6.3.16.1 F/S 模式協議
主器件通過產生啟動條件來啟動數據傳輸。啟動條件是當 SCL 為高電平時在 SDA 線上發生從高電平到低電平的轉換，如圖 6-9 所示。所有與 I2C 兼容的器件都應識別啟動條件。

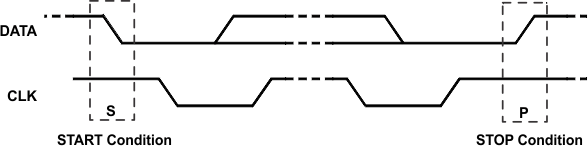

圖 6-9 START 和 STOP 條件主器件隨后產生 SCL 脈沖，并在 SDA 線上發送 8 位地址和讀取/寫入方向位 R/W。在所有傳輸期間，主器件確保數據有效。有效數據條件要求 SDA 線在時鐘脈沖的整個高電平期間保持穩定（請參閱圖 6-10）。所有器件都識別主器件發送的地址，并將其與內部固定地址進行比較。只有具有匹配地址的從器件才會通過在第九個 SCL 周期的整個高電平期間拉低 SDA 線來生成確認（請參閱圖 6-11）。在檢測到該確認時，主器件便知道已建立與從器件的通信鏈路。

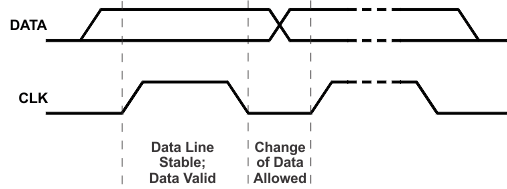

圖 6-10 串行接口上的位傳輸主器件產生更多的 SCL 周期，以便向從器件發送數據（R/W 位為 1）或接收來自從器件的數據（R/W 位為 0）。在任一種情況下，接收器都需要確認發送器發送的數據。因此確認信號可由主器件或從器件產生，具體取決于哪一方是接收器。9 位有效數據序列包含 8 個數據位和 1 個確認位，可根據需要繼續。為了用信號指示數據傳輸結束，主器件通過在 SCL 線處于高電平期間將 SDA 線從高電平拉低來產生停止條件（請參閱圖 6-9）。此操作將釋放總線并停止與尋址的從器件之間的通信鏈路。所有與 I2C 兼容的器件都必須識別停止條件。在收到停止條件后，所有器件都知道總線已釋放，并等待啟動條件，接著是匹配的地址。如果事務提前終止，主器件需要發送一個停止條件來防止從器件 I2C 邏輯保持在不正確的狀態。嘗試從本節中未列出的寄存器地址讀取數據會導致讀出 FFh。

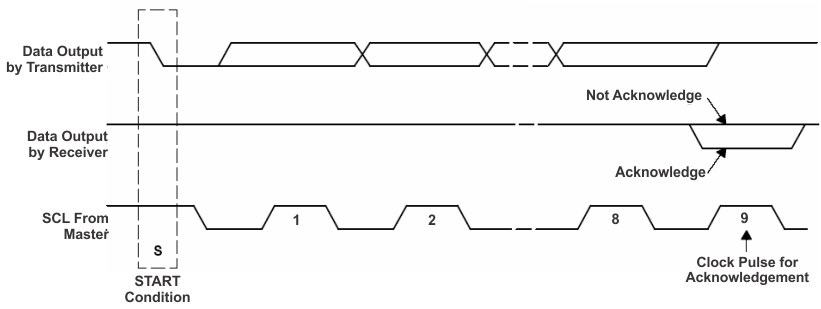

圖 6-11 I2C 總線上的確認

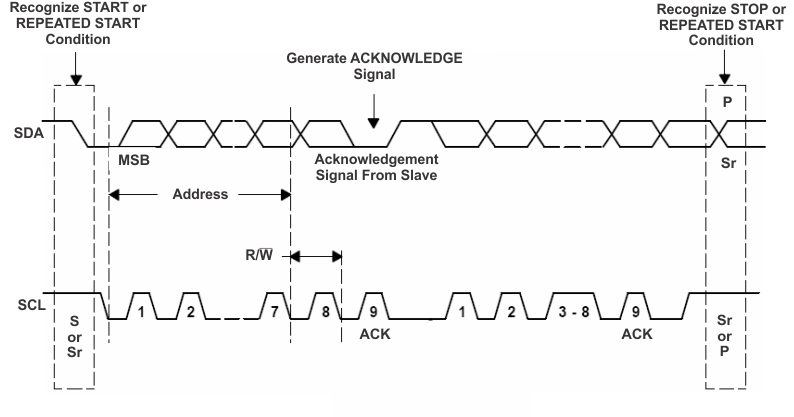

圖 6-12 總線協議
