9.2.4 電流檢測
GND 引腳上的一個小分流電阻器可以將電流檢測信息提供回微控制器 ADC。微控制器可以使用此信息來檢測電機負載情況，例如失速。圖 9-26 顯示了使用 DRL 封裝的示例原理圖。如果需要更好的電流檢測動態范圍，可以添加一個放大器，如圖 9-27 中所示。
可以將 DSG 散熱焊盤連接到電路板接地網絡或 GND 引腳/檢測信號網絡。
圖 9-26 DRL 封裝型號的 GND 引腳上的分流電阻器

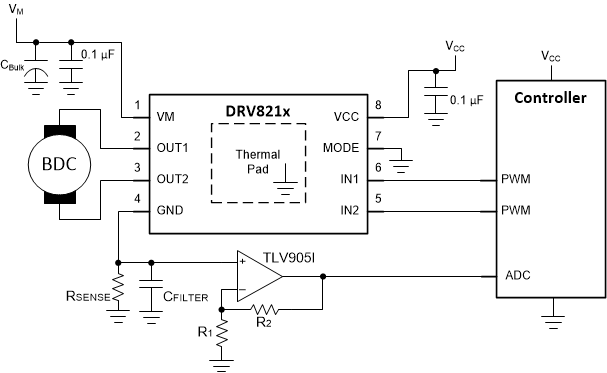

圖 9-27 DSG 封裝型號中的電流檢測放大器示例
