ZHCSXL6 December 2024 DRV8351-SEP
PRODUCTION DATA
7.3.1.1.2 死區時間和跨導保護
在 DRV8351-SEP 中，高側和低側輸入獨立運行，但有一個例外，即當高側和低側同時開啟時，以便防止發生跨導。當高側和低側輸入同時為邏輯高電平時，DRV8351-SEP 會關閉高側和低側輸出，以防止擊穿。
在 DRV8351D-SEP 中，會插入 200ns（典型值）的固定死區時間，以防止高側和低側柵極輸出同時導通。

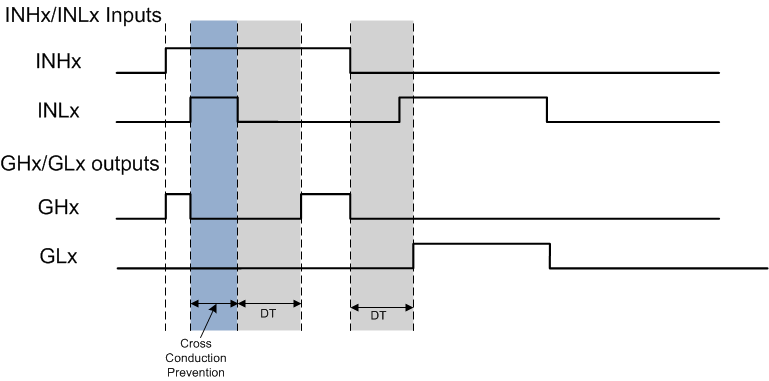

圖 7-2 跨導保護和死區時間插入
