7.3.10.1 慢速衰減

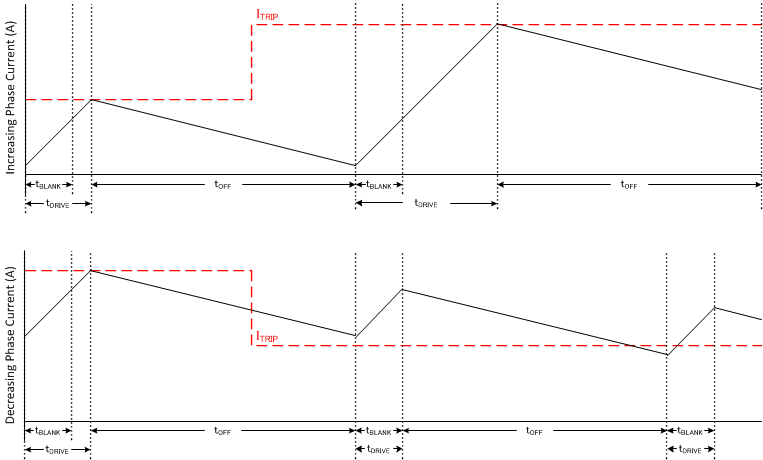

圖 7-13 慢速衰減模式在慢速衰減期間，H 橋的兩個低側 FET 均處于開啟狀態，以便實現電流再循環。以下是選擇慢速衰減模式時需要考慮的要點：
在給定的 tOFF 下，慢速衰減是電流紋波最低的衰減模式。
但是，在電流步進下降時，慢速衰減需要很長的時間才能穩定至新的 ITRIP 電平，因?yàn)榇藭r的電流下降速度非常慢。
如果關斷時間結束時的電流高于 ITRIP 電平，則慢速衰減將延長另一個關斷時間，依此類推，直到關斷時間結束時的電流低于 ITRIP 電平為止。
如果電流保持在相同電平很長時間（STEP 無輸入）、目標調節電流電平較低，或在極低的步進速度下，慢速衰減可能無法正確調節電流，因?yàn)殡姍C(jī)繞組上的反電動勢可能非常小，無法在關斷期間對電流進行放電。在這種狀態下，電機電流上升速度會非?？?，可能需要極長的關斷時間。在某些情況下，這可能會導致電流調節損耗，因此建議采用更快速的衰減模式。
