3 說明
DRV8955 將為工業應用提供四路可單獨控制的半橋驅動器。該器件可用于驅動最多四個螺線管負載、兩個直流電機、一個步進電機或其他負載。
每個通道的輸出驅動器由配置為半橋結構的 N 通道功率 MOSFET 組成。借助簡單的 PWM (IN/IN) 接口，可輕松與控制器連接。提供單獨控制每個半橋的獨立輸入。此外，可以將輸出并聯在一起以便為輸出負載提供更大的電流。
DRV8955 由單一電源供電，支持 4.5V 至 48V 的寬輸入電源電壓范圍。提供的低功耗睡眠模式可通過關斷大量?jī)?nèi)部電路實現較低的靜態電流消耗。提供的內部保護特性包括：欠壓鎖定、每個 FET 的過流保護、短路保護和過熱保護。故障狀態通過 nFAULT 引腳指示。
器件信息
| 器件型號 (1) | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DRV8955PPWPR | HTSSOP (28) | 9.7mm x 4.4mm |
| DRV8955PRGER | VQFN (24) | 4.0mm x 4.0mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

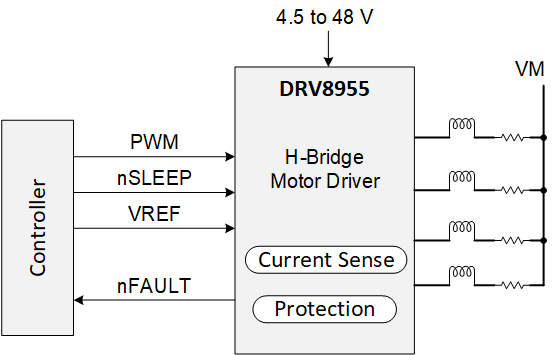

DRV8955 簡化原理圖
