6.3.2.1 時分多路復用 (TDM) 音頻接口
在 TDM 模式（也稱為 DSP 模式）下，F(xiàn)SYNC 的上升沿會首先從時隙 0 數據開始數據傳輸。緊接著時隙 0 數據傳輸，會按順序傳輸剩余的時隙數據。FSYNC 和每個數據位（TX_OFFSET 等于 0 時，時隙 0 的 MSB 除外）會在 BCLK 的上升沿傳輸。圖 6-1 至圖 6-4 展示了各種配置下 TDM 運行的協議時序。

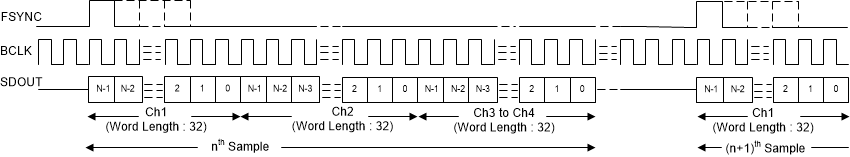

圖 6-1 目標模式下的 TDM 模式協議時序（FMT0 = 低電平）

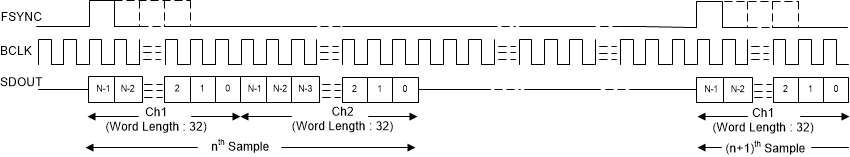

圖 6-2 目標模式下的 TDM 模式協議時序（FMT0 = 高電平）

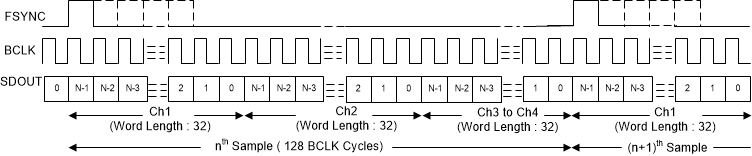

圖 6-3 控制器模式下的 TDM 模式協議時序（FMT0 = 低電平）

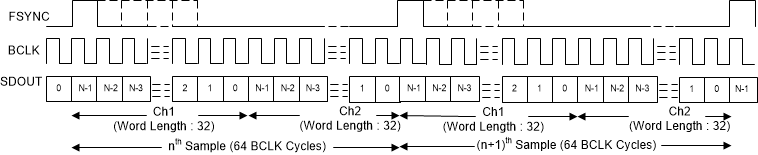

圖 6-4 控制器模式下的 TDM 模式協議時序（FMT0 = 高電平）為了使音頻總線在 TDM 模式下正常運行，每幀的位時鐘數必須大于或等于活動輸出通道數乘以輸出通道數據的 32 位字長。器件在 SDOUT 上為額外的未使用位時鐘周期發送零數據值。該器件支持 FSYNC 作為具有 1 周期寬位時鐘的脈沖，同時也支持倍數。
