SN65HVD888 是一款半雙工 RS-485 收發器，由 5V±10% 單電源供電運行。驅動器和接收器使能引腳允許配置不同的工作模式。

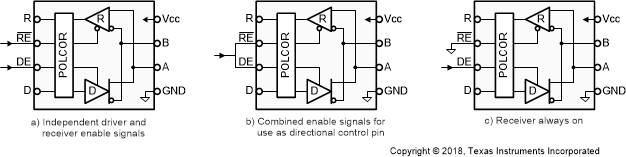

圖 8-1 收發器配置使用獨立的使能線路可提供更靈活的控制，因為這些線路允許驅動器和接收器單獨打開和關閉。雖然此配置需要兩條控制線，但它允許選擇性地偵聽總線流量，無論駕駛員是否在傳輸數據。只有此配置才允許 SN65HVD888 進入低功耗待機模式，因為它可以同時禁用驅動器和接收器。
組合使能信號可形成單向控制信號，從而簡化與控制器的連接。因此，當方向控制線為高電平時，收發器配置為驅動器，而當方向控制線為低電平時，該器件作為接收器運行。
將接收器使能接地，僅控制驅動器使能輸入也只使用一條控制線。在此配置中，節點不僅在總線上接收其他節點發送的數據，還接收總線上自己發送的數據，從而使節點能夠驗證傳輸?shù)臄?shù)據是否正確。
