ZHCSK32D February 2019 – January 2024 SN74AXC1T45-Q1
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 引腳配置和功能
- 5 規格
- 6 參數測量信息
- 7 詳細說明
- 8 應用和實施
- 9 器件和文檔支持
- 10修訂歷史記錄
- 11機械、封裝和可訂購信息
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- DCK|6
- DRY|6
散熱焊盤機械數據 (封裝 | 引腳)
- DRY|6
訂購信息
8.2.2 通用異步接收器/發送器 (UART) 接口應用

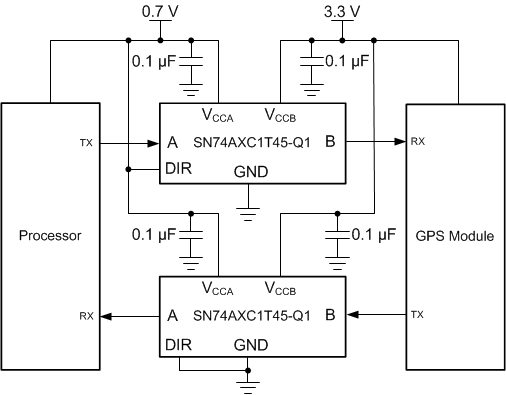

圖 8-3 顯示了用于兩位 UART 接口應用的 SN74AXC1T45-Q1。一個 SN74AXC1T45-Q1 器件用于對電壓進行電平轉換并將 TX 從處理器驅動至 GPS 模塊，而另一個 SN74AXC1T45-Q1 器件用于驅動從 GPS 模塊到處理器的 TX 數據線路。
圖 8-3 UART 接口應用
