3 說明
TCAN1046A-Q1 是一款雙路高速控制器局域網 (CAN) 收發器，符合 ISO 11898-2:2016 高速 CAN 規范的物理層要求。
該器件支持傳統 CAN 和 CAN FD 網絡（數據速率高達 8 兆位/秒 (Mbps)）。此外，該器件具有兩個帶獨立電源（VCC1 和 VCC2）和模式控制引腳（STB1 和 STB2）的 CAN FD 通道，允許每個 CAN 通道真正獨立地運行。在需要冗余或額外 CAN FD 通道作為系統故障時的備份的應用中，能夠獨立操作每個通道的能力非常重要。
該器件具有很多保護和診斷功能，包括熱關斷 (TSD)、TXD 顯性超時 (DTO) 和高達 ±58V 的總線故障保護，并且定義了電源欠壓或引腳懸空情況下的失效防護行為。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| TCAN1046A-Q1 | VSON (DMT) (14) | 4.50mm x 3.00mm |
| SOIC (D) (14) | 8.95mm x 3.91mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

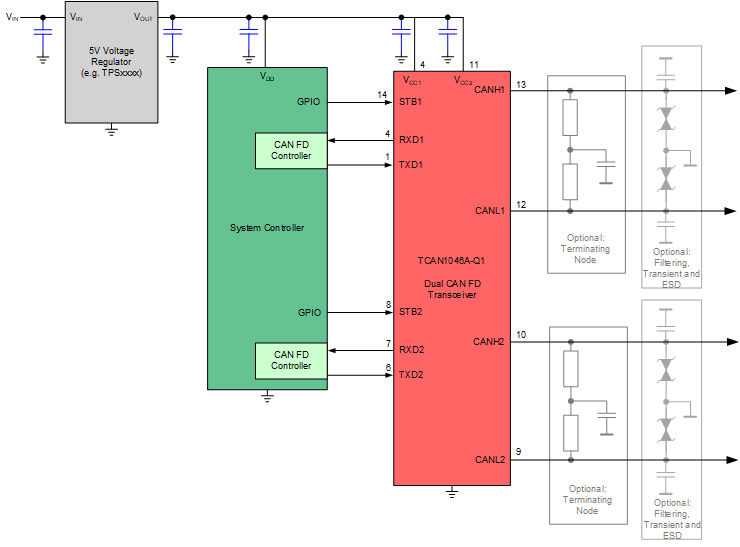

簡化版原理圖
