10.4.7.7.3 看門狗計時
TCAN114x-Q1 提供了三種設置看門狗的方法。如果更頻繁 (< 64ms)，則需要輸入觸發事件。建議使用超時計時器，因?yàn)檫@是時間事件內的事件，而不是特定于開放窗口。
使用窗口看門狗時，了解閉合和開放窗口的各個方面非常重要。TCAN114x-Q1 設置了一個 50%/50% 的開放和閉合窗口，并且基于一個精度范圍為 ±10% 的內部振蕩器。要確定何時提供該輸入觸發，需要考慮此差異。使用 60ms 標稱總窗口可提供各為 30ms 的閉合和開放窗口。如果考慮采用 ±10% 內部振蕩器，則意味著總窗口時間可以是 54ms (tWINDOW MIN) 或 66ms (tWINDOW MAX)。然后，閉合和開放窗口將為 27ms (TWDOUT MIN) 或 33ms (TWDOUT MIN)。根據 54ms 總窗口和 33ms 閉合窗口可以得出，總開放窗口為 21ms。觸發事件需要發生在 43.5ms ± 10.5ms 的安全觸發區域內。其他窗口值也可以使用相同的方法得出。圖 10-25 以圖形方式提供了上述信息。寫入 WD 觸發器后，當前窗口將終止，并啟動新的閉合窗口。

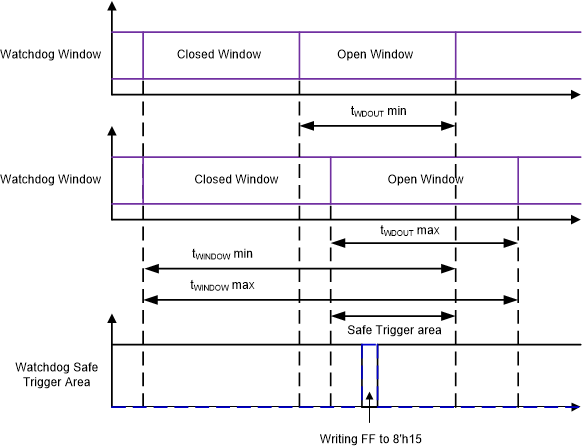

圖 10-25 窗口看門狗時序圖
