7.1.1 信號改善
TCAN1473A-Q1 包括信號改善功能 (SIC)，該功能通過更大限度減少信號振鈴來提高復雜星型拓撲中可實現的最大數據速率。出現信號振鈴的原因是，復雜 CAN 網絡中各點的阻抗不匹配，進而引起反射。

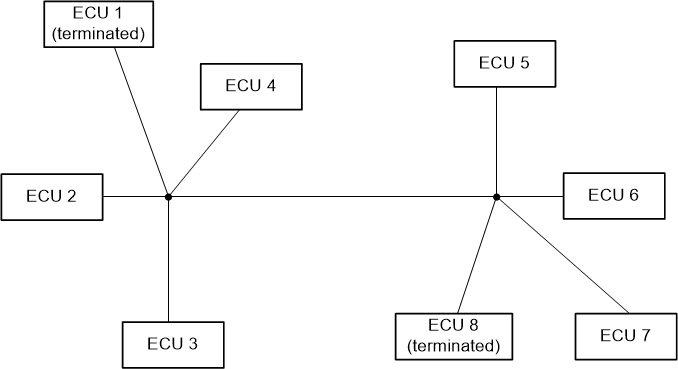

圖 7-1 展示了一個星形網絡的示例。
圖 7-1 CAN 網絡：星型拓撲在由發送器驅動時，隱性到顯性信號邊沿通常是干凈的。CAN 收發器的發送器輸出阻抗為 RID(dom)，與網絡特性阻抗匹配。對于常規 CAN FD 收發器，當驅動器輸出阻抗變?yōu)榧s 60kΩ，且反射回來的信號遇到阻抗不匹配而導致振鈴時，便會出現顯性到隱性邊沿。TCAN1473A-Q1 通過基于 TX 的信號改善功能 (SIC) 解決了此問題。TCAN1473A-Q1 至少會在 tSIC_END 時間內繼續強力驅動總線呈現隱性，以便盡可能減少反射，并且采樣點處的隱性位很干凈。在主動隱性階段，發送器輸出阻抗較低 (RDIFF_ACT_REC)。在此階段之后，器件進入被動隱性階段，驅動器在此階段進入高阻抗?fàn)顟B(tài)。有關該現象的說明，請參閱圖 7-2。有關進一步信息，請參閱有關 SIC 如何釋放 CAN-FD 收發器真正潛力的白皮書。
圖 7-2 基于 TX 的信號改善功能
