7.4.1.5.1 通過喚醒模式 (WUP) 發出遠程喚醒請求
TCAN1473A-Q1 系列在待機和睡眠模式下實現低功耗喚醒接收器，該接收器使用 ISO11898-2:2024 標準中定義的多重濾波顯性喚醒模式 (WUP)。
，WUP 基于 ISO 11898-2，由三部分組成：一條濾波顯性總線、一條濾波隱性總線、后跟第二條濾波顯性總線。第一條濾波顯性總線會發起 WUP，總線監視器現在等待濾波隱性信號；其他總線通信不會使總線監視器復位。接收到濾波隱性信號后，總線監視器會等待另一個濾波顯性信號；其他總線通信不會使總線監視器復位。在接收到第二個濾波顯性信號后，總線監視器會立即識別 WUP。
一旦總線監控器識別到 WUP，器件就會將 RXD 終端驅動為低電平。如果存在有效的 VIO，則控制器會發出喚醒請求信號。如果在接收到喚醒模式時不存在有效 VIO，收發器會在 VIO > UVIOR 后將 RXD 輸出引腳驅動為低電平。

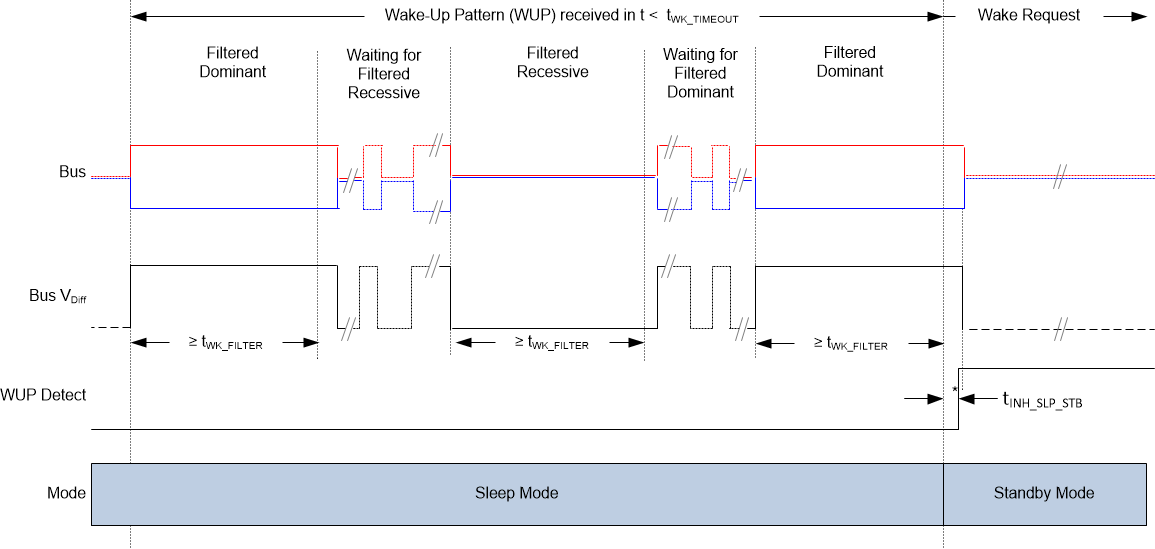

對于視為已濾波 的顯性或隱性信號，總線必須保持該狀態超過 tWK(FILTER) 時間。由于 tWK(FILTER) 存在變化性，可以分為以下幾種情況來判定。短于 tWK(FILTER) 最小值的總線狀態時間始終不會作為 WUP 的一部分來檢測，因此不會生成喚醒請求。tWK(FILTER) 最小值和 tWK(FILTER) 最大值之間的總線狀態時間可作為 WUP 的一部分來檢測，并且可以生成喚醒請求。超過 tWK(FILTER) 最大值的總線狀態時間始終會作為 WUP 的一部分來檢測，因此始終會生成喚醒請求。請參閱 TCAN1473AC-Q1 的喚醒模式 (WUP) 以了解 WUP 的時序圖。
用于 WUP 和喚醒請求的模式和 tWK(FILTER) 時間可防止噪聲和總線卡在顯性狀態故障，從而導致錯誤的喚醒請求，同時允許任何 CAN 或 CAN FD 消息發起喚醒請求。
ISO 11898-2:2024 標準定義了喚醒濾波時間，以實現 1Mbps 仲裁。
為了實現額外的穩健性并防止誤喚醒，該收發器實施了 tWK(TIMEOUT) 計時器。要成功發生遠程喚醒事件，必須在超時值內收到完整喚醒模式。如果在 tWK(TIMEOUT) 到期之前未收到完整喚醒模式，則內部邏輯復位，收發器保持電流模式，不喚醒。然后必須在 tWK(TIMEOUT) 時段內再次發送完整模式。請參閱 TCAN1473AC-Q1 的喚醒模式 (WUP)。
如果當 tWK(TIMEOUT) 到期時 CAN 總線為顯性狀態，則必須在至少為 tWK(FILTER) 的隱性總線時間內分隔下一個 WUP 模式。
