8.3.2 CAN 總線狀態
CAN 總線在運行期間有兩種邏輯狀態：隱性和顯性。請參閱圖 8-5 和圖 8-6。
以差分方式驅動總線時，總線為顯性狀態，對應于 TXD1、TXD2、RXD1 和 RXD2 引腳上的邏輯低電平。當總線通過接收器內部的高阻值輸入電阻器 RIN 偏置到 VCC/2 時，總線為隱性狀態，對應于 TXD1、TXD2、RXD1 和 RXD2 引腳上的邏輯高電平。
在仲裁期間，顯性狀態會覆蓋隱性狀態。在仲裁期間，多個 CAN 節點可能同時發送一個顯性位，這種情況下，總線的差分電壓大于單個驅動器的差分電壓。
TCAN1476-Q1 收發器采用低功耗待機（STB 或 nSTB）模式；這種模式支持第三種總線狀態，在這種狀態下，總線引腳通過接收器內部的高阻值電阻器弱偏置到地。請參閱圖 8-5 和圖 8-6。

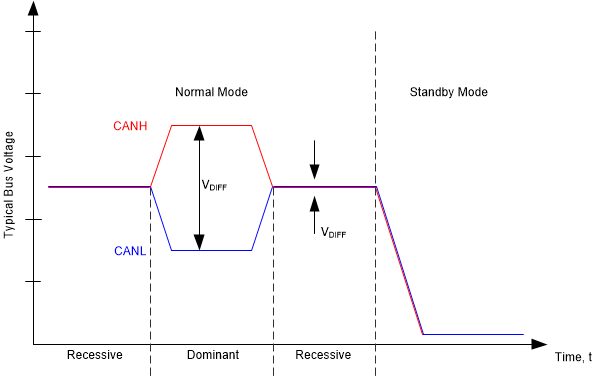

圖 8-5 總線狀態
A. 正常模式
B. 待機模式

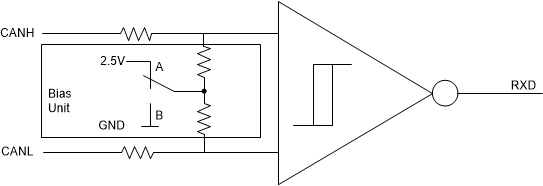

圖 8-6 簡化的隱性共模偏置單元和接收器
