8.1.1 信號改善
信號改善是 CAN FD 收發器中增加的一項額外功能，它通過更大限度減少信號振鈴來提高復雜星型拓撲中可實現的最大數據速率。出現信號振鈴的原因是，CAN 網絡中因節點充當樁線而導致各點的阻抗不匹配，進而引起反射。

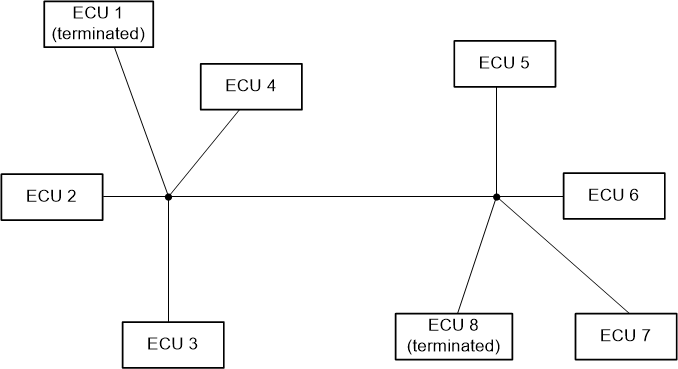

圖 8-1 展示了一個復雜網絡的示例。
圖 8-1 CAN 網絡：星型拓撲隱性到顯性信號邊沿通常是干凈的，由發送器驅動。對于常規 CAN FD 收發器，當驅動器輸出阻抗變?yōu)榧s 60kΩ，且反射回來的信號遇到阻抗不匹配而導致振鈴時，便會出現顯性到隱性邊沿。TCAN1476-Q1 通過基于 TX 的信號改善功能 (SIC) 解決了此問題。該器件繼續驅動總線呈現隱性，直至 tSIC_TX_base，以便減少反射，并且采樣點處的隱性位很干凈。在主動隱性階段，發送器輸出阻抗較低（約為 100Ω）。在該階段結束并且器件進入被動隱性階段之后，驅動器輸出阻抗變?yōu)楦咦钁B(tài)。圖 8-2 說明了此現象。
更多有關 TI 信號改善技術及其與市面上類似器件的比較情況的信息，請參閱白皮書：信號改善功能如何釋放 CAN-FD 收發器的真正潛力。
圖 8-2 基于 TX 的 SIC
