9.2.2 詳細設計過程
本節介紹了如何使用 TLC59283 來通過時分多路復用拓?fù)潋?qū)動 LED 矩陣。要形成時分多路復用拓?fù)洌枰砑油獠块_關 MOSFET 或晶體管。如果系統中有足夠的 I/O 來控制晶體管，則可以使用如圖 8-1 所示方框圖中的電路來驅動 64 個 LED。

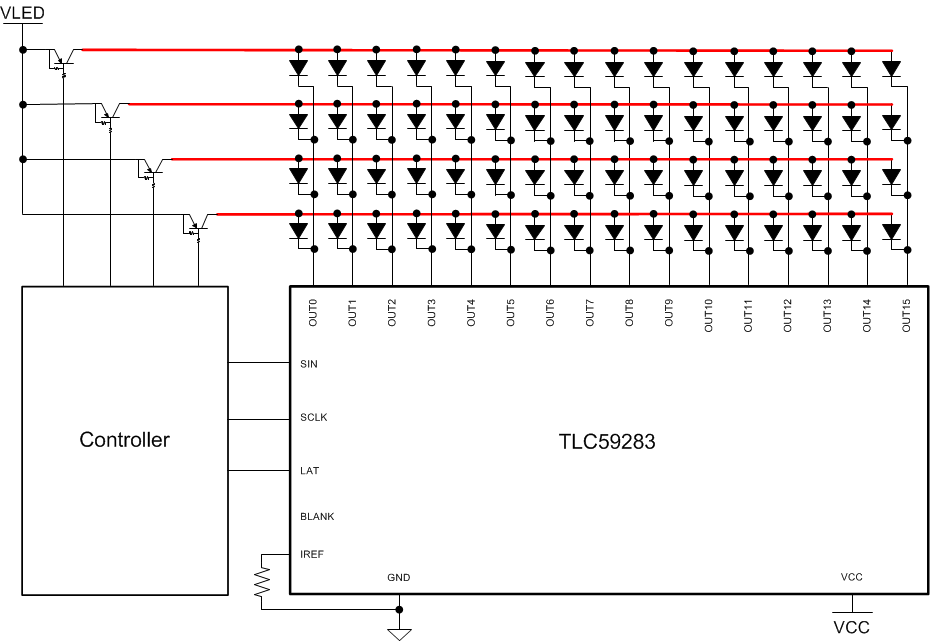

圖 9-1 采用 TLC59283 且具有足夠 I/O 的時分多路復用電路.

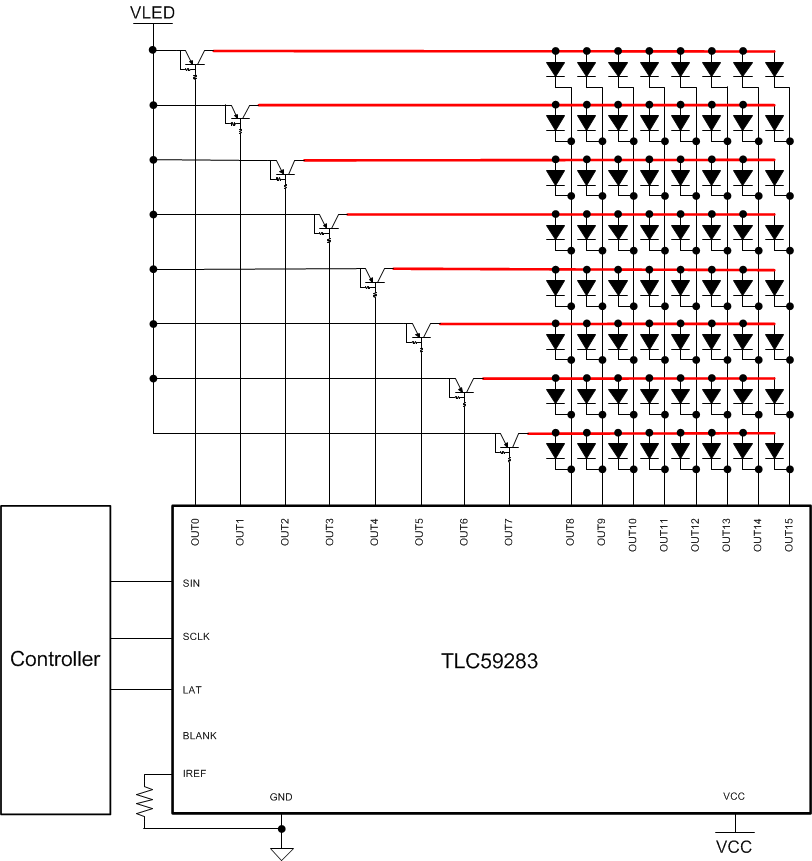

圖 9-2 采用 TLC59283 且具有較少 I/O 的時分多路復用電路.
