3 說明
TLIN2029-Q1 是一款本地互連網絡 (LIN) 物理層收發器，集成了喚醒和保護功能，兼容 LIN 2.0、LIN 2.1、LIN 2.2、LIN 2.2 A 和 ISO/DIS 17987–4.2 標準。LIN 是一種單線雙向總線，通常用于數據傳輸速率高達 20kbps 的車載網絡。TLIN2029-Q1 旨在為 12V 應用提供支持，具有更寬的工作電壓范圍和額外的總線故障保護。
LIN 接收器支持高達 100kbps 的數據傳輸速率，從而更快速地執行內聯編程。TLIN2029-Q1 使用一個可降低電磁輻射 (EME) 的限流波形整形驅動器將 TXD 輸入上的數據流轉化為 LIN 總線信號。接收器將數據流轉化為邏輯電平信號，此信號通過開漏 RXD 引腳發送到微處理器。睡眠模式可實現超低電流消耗，該模式允許通過 LIN 總線或 EN 引腳實現喚醒。
集成電阻器、靜電放電 (ESD) 和故障保護功能支持設計人員在其應用中節省布板空間。
簡化版原理圖 - 指揮官模式

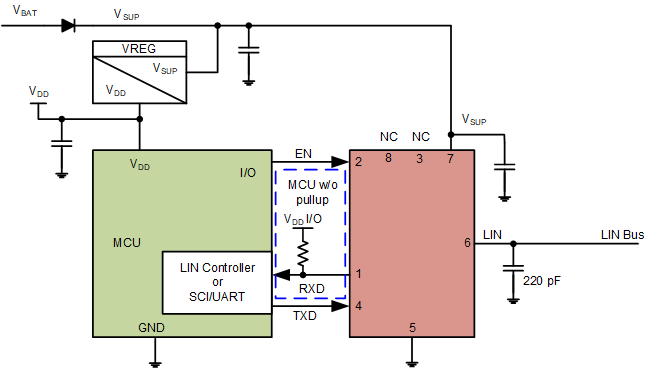

簡化版原理圖 - 響應者模式
