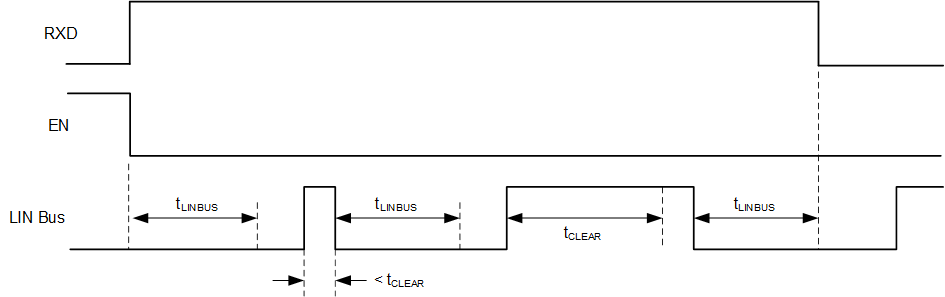

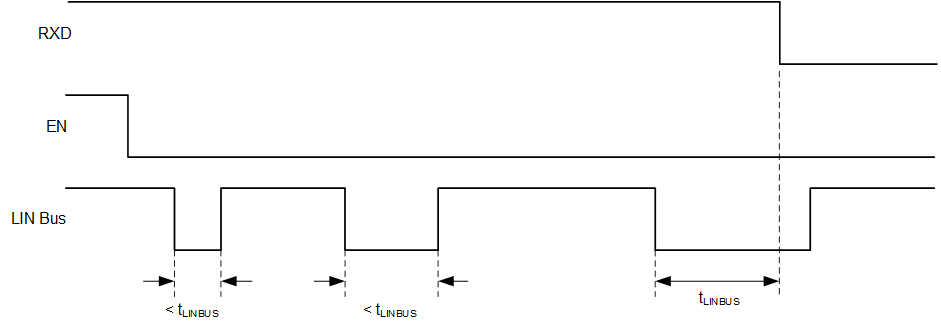

TLIN2029-Q1 包含用于檢測總線卡滯顯性系統故障的邏輯,防止在系統故障期間錯誤喚醒器件。進入睡眠模式后,器件會檢測 LIN 總線的狀態。如果總線處于顯性狀態,則鎖定喚醒邏輯,直至總線上的有效隱性狀態“清除”總線卡滯顯性狀態,從而防止過多的電流消耗。圖 7-2 和圖 7-3 展示了這種保護行為。
