8.4.3.3 功能相
圖 8-22、圖 8-23 和圖 8-24 展示了地址階段之后的函數階段。在此階段，主機能提供不同的函數，然后主機向器件發送數據、讀取器件數據或開始溫度轉換。某些函數可使用 SKIPADDR 或 OVD SKIPADDR 廣播到總線上的所有器件。讀取函數必須始終通過使用 MATCHADDR、FLEXADDR 或 OVD MATCHADDR 在地址階段選擇的器件進行單播。對于總線上只有一個器件的情況，可以跳過器件地址選擇。

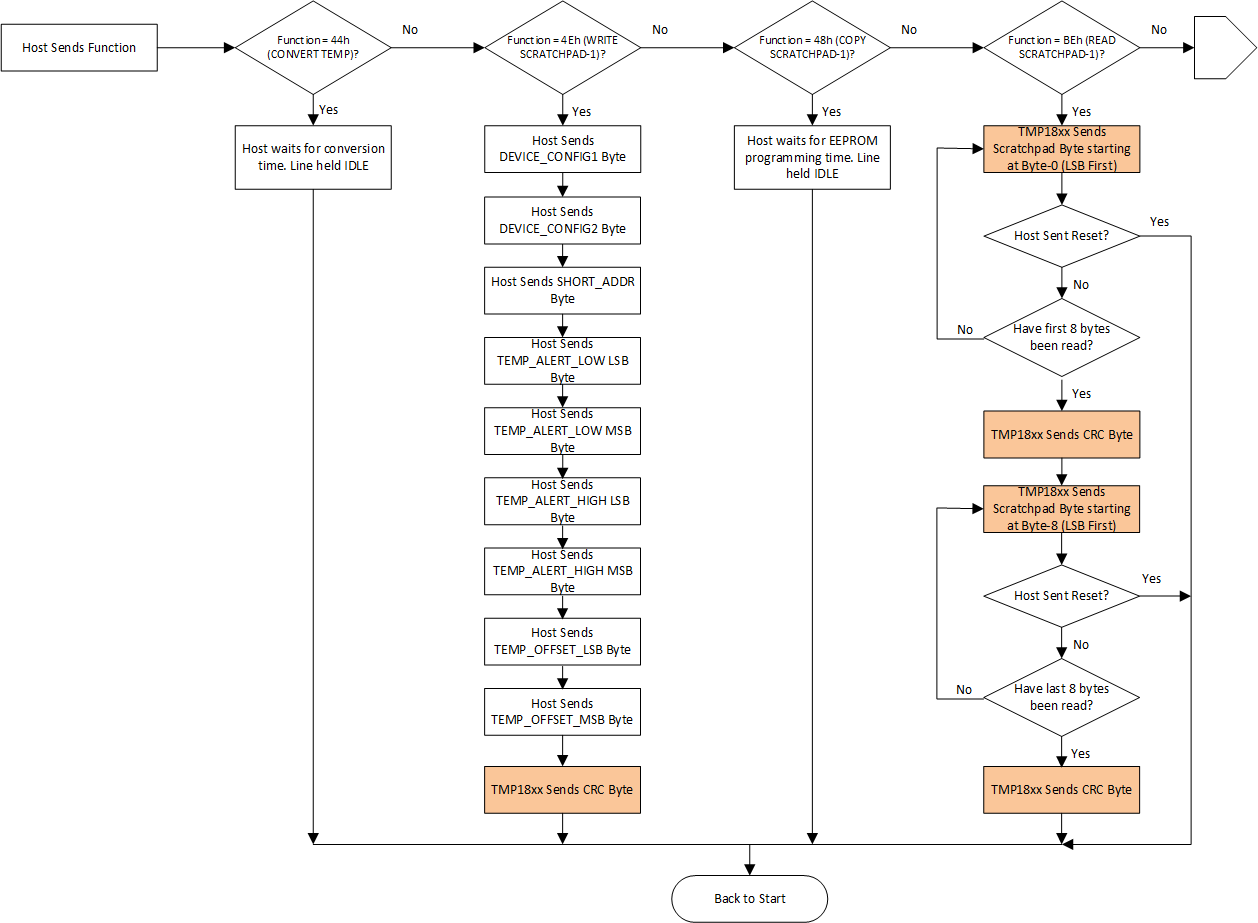

圖 8-22 寄存器空間的函數階段流程圖
