7.10 帶寬

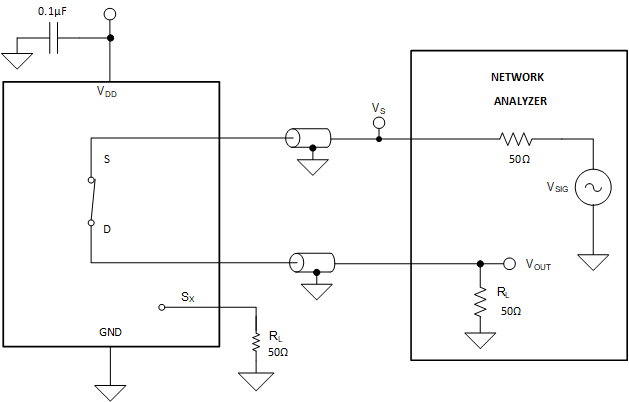

帶寬定義為當輸入施加到開啟通道的源極引腳 (Sx) 且輸出在器件的漏極引腳 (D) 處測量時衰減小于 3dB 的頻率范圍。圖 7-10 展示了用于測量帶寬的設置。
圖 7-10 帶寬測量設置方程式 3.
