3 說明
TPA3139D2 是一款 10W 立體聲 D 類音頻放大器，具有小于 15ms 的快速開通時間和靜音功能。它僅消耗 20mA (12V) 的低空閑電流，并且可以在低至 3.5V 的電壓下工作，從而能夠?qū)崿F(xiàn)更長的音頻播放時間。TPA3139D2 采用小型 4 x 4mm2 QFN 封裝，并針對空間受限的 2 節或 3 節電池供電系統進行了優化。此外，擴頻控制支持使用價格低廉的鐵氧體磁珠濾波器，同時滿足降低系統成本的 EMC 要求。
TPA3139D2 集成了重要的保護特性，包括欠壓、過壓、功率限制、短路、過熱和直流揚聲器保護，可進一步簡化設計。所有這些保護都支持自動恢復。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPA3139D2 | VQFN (24) | 4.0mm × 4.0mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

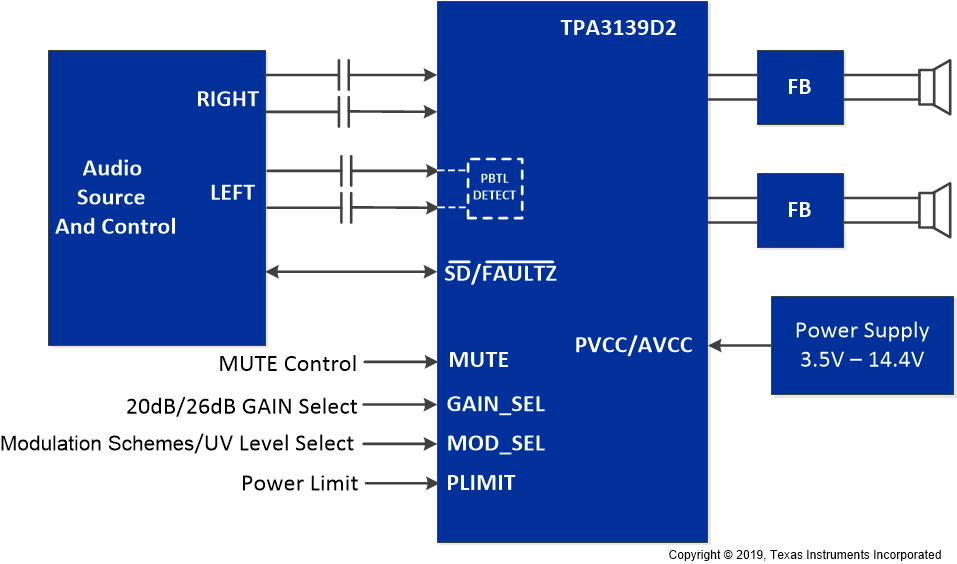

簡化版原理圖
