ZHCSQE8H November 2022 – April 2025 TPS389C03-Q1
PRODUCTION DATA
7.3.4 MON
TPS389C03-Q1 將兩個具有精密基準電壓的比較器和每個監控器 (MON) 通道的修整電阻分壓器組合在一起。該配置可優化器件精度，因為精度和性能規格中考慮了所有電阻器容差。這兩個比較器還包含內置遲滯，可提供抗噪性并保持穩定運行。
每個 MON 通道均可配置為低頻 (LF) 和高頻 (HF) 故障檢測。HF 故障檢測使用比較器，以閾值電壓為基準測量 UV 和 OV?？梢允褂媒M 1 中與每個 MON 通道關聯的 FLT_HF 寄存器為 HF 故障配置去抖濾波器，以實現抗干擾。
LF 故障檢測測量 ADC 中的電壓，該電壓可用于監控電壓漂移?？梢葬槍Ω鞣N用途配置 LF 檢測閾值。例如，要進行漂移監控，OVLF 閾值可以設置為低于 OVHF 閾值?；蛘?，可以將 OVLF 閾值設置為與 OVHF 閾值重疊，以實現冗余。使用 BANK1 中的 UV_HF、OV_HF、UV_LF 和 OV_LF 寄存器配置 LF 和 HF 故障。每個 MON 通道都有唯一的 UV_HF、OV_HF、UV_LF 和 OV_LF 寄存器。圖 7-6 中的示意圖展示了如何配置 LF 和 HF 故障的示例。
圖 7-6 MON 通道狀態圖盡管在大多數情況下不是必需的，但對于噪聲應用，良好的模擬設計實踐是在 MON 輸入端放置一個 1nF 至 10nF 的旁路電容器，以便降低對受監控信號上瞬態電壓的敏感度。也可以通過 I2C 寄存器分別為每個 MON 設置特定的去抖時間和抗尖峰脈沖時間。
監測 VDD 電源電壓時，MON 引腳可直接連接至 VDD。當 MON 引腳上的電壓介于閾值的上限和下限之間時，輸出 NIRQ 和 NRST 為高阻抗。

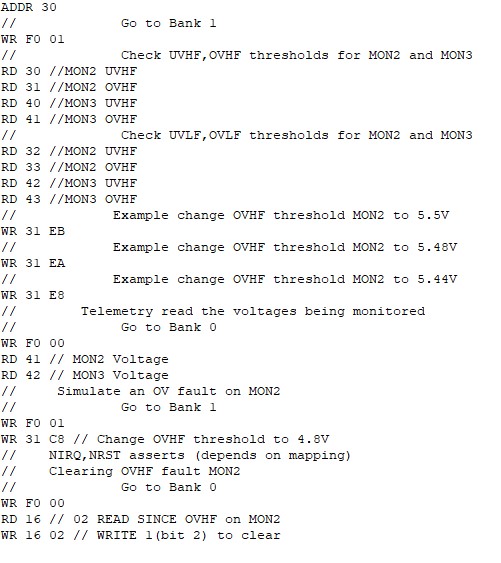

可以使用節 8中介紹的寄存器映射中列出的相關寄存器調整 MON 通道設置。圖 7-7 中的代碼示例使用寄存器映射演示了如何重新配置 MON2。
圖 7-7 MON2 設置軟件示例
