3 說明
TPS54388C-Q1 器件是一款具有兩個集成 MOSFET 的全功能 6V、3A、同步降壓電流模式轉換器。
TPS54388C-Q1 器件集成了 MOSFET，通過實施電流模式控制來減少外部組件數量，通過啟用高達 2MHz 的開關頻率來減小電感器尺寸，并借助小型 3mm x 3mm 熱增強型 QFN 封裝更大限度減小 IC 尺寸，從而實現小型設計。
TPS54388C-Q1 器件可在工作溫度范圍內以 ±1% 的精確電壓基準 (Vref) 為多種負載提供精確調節。
集成式 12m? MOSFET 和 515μA（典型值）的電源電流，可最大限度提升效率。使用使能引腳進入關斷模式，可將關斷電源電流降低至 5.5μA（典型值）。
內部欠壓鎖定設置為 2.45V，但通過使能引腳上的電阻器網絡對閾值編程，可提高該設置值。緩啟動引腳可設置輸出電壓啟動斜升。一個開漏電源正常信號表示輸出處于其標稱電壓值的 93% 至 107% 之內。
頻率折返和熱關斷功能負責在過流情況下保護器件。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS54388C-Q1 | WQFN (16) | 3.00mm × 3.00mm |
(1) 有關所有的可用封裝，請參閱數據表末尾的可訂購產品附錄。

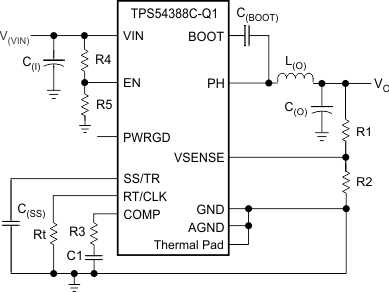

簡化原理圖

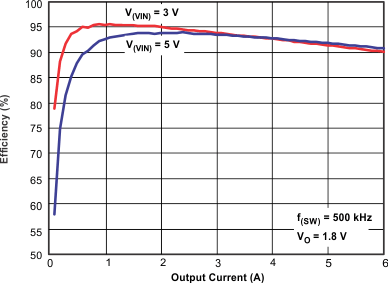

效率曲線
