3 說明
TPS57114C-Q1 器件是一款具有兩個集成 MOSFET 的全功能 6V、4A 同步降壓電流模式轉換器。
TPS57114C-Q1 器件集成了 MOSFET，通過實施電流模式控制來減少外部元件數量，通過啟用高達 2MHz 的開關頻率來減小電感器尺寸，并借助小型 3mm × 3mm 熱增強型 QFN 封裝更大限度減小 IC 尺寸，從而實現小型設計。
TPS57114C-Q1 器件可在整個工作溫度范圍內為多種負載提供電壓基準 (VREF) 精度達 ±1% 的精確調節。
通過集成 12m? MOSFET 和典型值為 515μA 的電源電流，更大限度提升效率。使用使能引腳，可通過進入關斷模式將關斷電源電流降至 5.5μA。
內部欠壓鎖定設置為 2.45V，但通過使能引腳上的電阻器網絡來設定閾值，可提高該設置值。緩啟動引腳可控制輸出電壓?jiǎn)?dòng)斜升。開漏電源正常信號表示輸出處于標稱電壓值的 93% 至 107% 范圍之內。
頻率折返和熱關斷功能可在過流情況下保護器件不受損壞。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| TPS57114C-Q1 | WQFN (16) | 3.00mm × 3.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

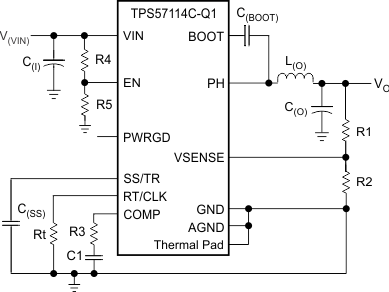

簡化版原理圖

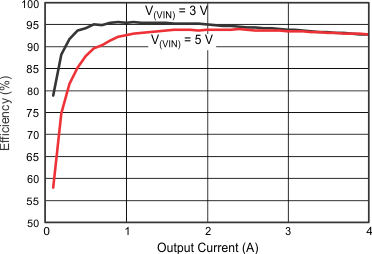

效率曲線
