7.3.4 電流限值運行
在啟動階段，輸出電流限制為預充電電流限制，在 節 6.5 中指定為 ILIM_DC。
在正常升壓開關階段，TPS61253x 采用谷值電流檢測方案。當輸出負載增加時，將觸發逐周期谷值電流限制。如 圖 7-1 所示，進入電流限制運行前的最大持續輸出電流可由 方程式 1 定義：
方程式 1.
方程式 2.
方程式 3.
其中
- IOUT_LIM 是輸出電流限制，IVALLEY_LIM 是開關谷值電流限制
- ΔIL 是峰峰值電感器電流紋波
- D 是占空比、f 是開關頻率、η 是效率、L 是電感器
- VOUT 是輸入電壓，VIN 是輸出電壓

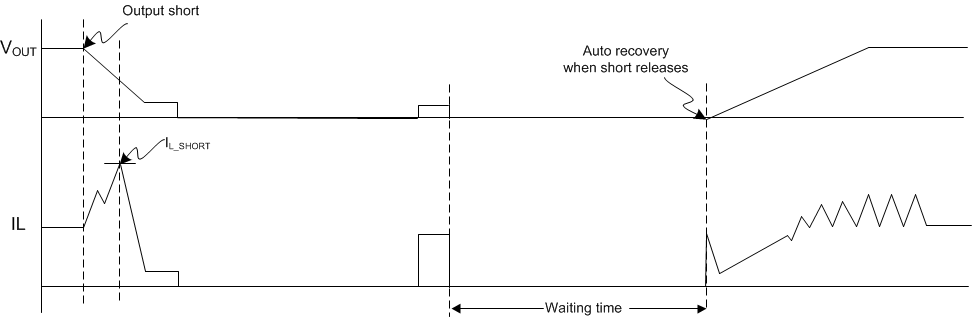

圖 7-1 電流限值運行如果輸出電流進一步增加并觸發短路保護閾值（電感器電流典型值為 6A），TPS61253x 將進入斷續模式。觸發斷續后，器件會通過預充電電流限制使高側 FET 導通約 1ms 并停止約 20ms。如果存在短路情況，斷續開/關周期會不斷重復。圖 7-2 展示了斷續模式的 TPS61253x 工作方案。在斷續穩定狀態下，平均電流和熱性能會大幅降低，并且只要短暫釋放，器件就可以自動恢復。
圖 7-2 斷續模式短路保護
