ZHCSK81A September 2019 – October 2020 TPS65296
PRODUCTION DATA

| VVDD_EN = 5 V | VVDDQ_EN = 5 V |

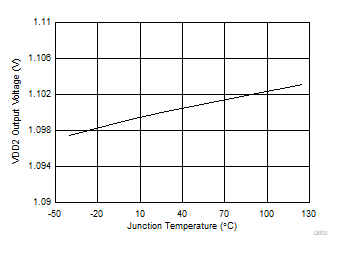

Figure 6-3 VDD2 Output Voltage vs Junction Temperature
Figure 6-5 Enable On Voltage (VDD_EN) vs Junction Temperature

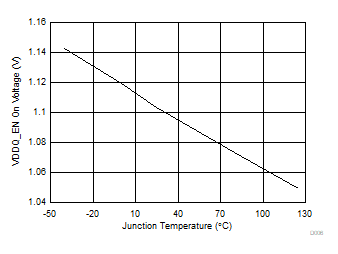

Figure 6-7 Enable On Voltage (VDDQ_EN) vs Junction Temperature

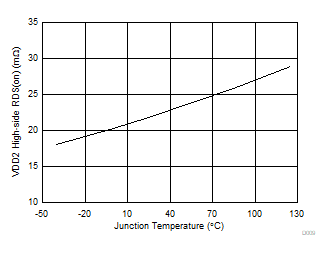

Figure 6-9 VDD2 High-Side RDS(on) vs Junction Temperature

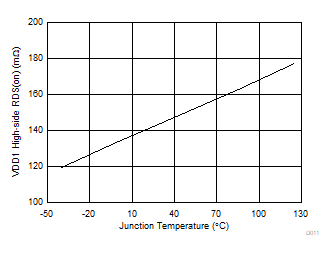

Figure 6-11 VDD1 High-Side RDS(on) vs Junction Temperature

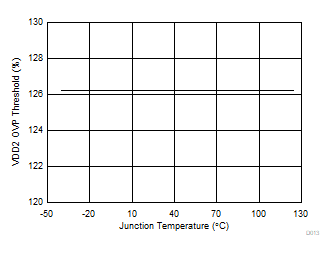

Figure 6-13 VDD2 OVP Threshold vs Junction Temperature

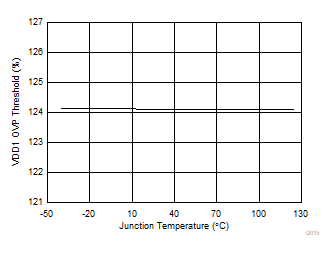

Figure 6-15 VDD1 OVP Threshold vs Junction Temperature

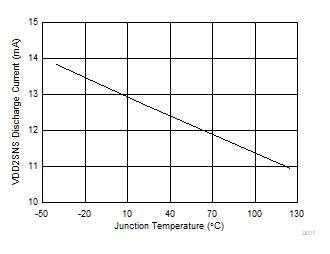

Figure 6-17 VDD2SNS Discharge Current vs Junction Temperature

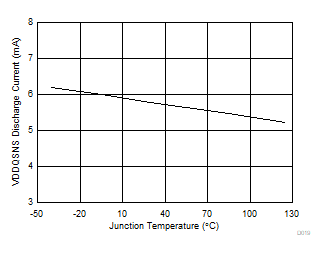

Figure 6-19 VDDQSNS Discharge Current vs Junction Temperature

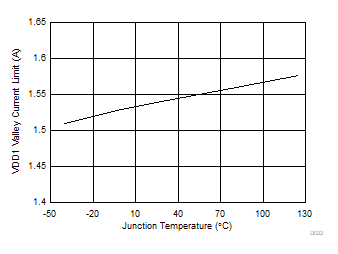

Figure 6-21 VDD1 Valley Current Limit vs Junction Temperature

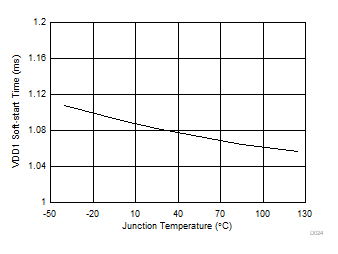

Figure 6-23 VDD1 Soft-Start Time vs Junction Temperature
| IOUT = 1 A |
Figure 6-27 VDD1 Switching Frequency vs Load Current
| VVDD_EN = 0 V | VVDDQ_EN = 0 V |

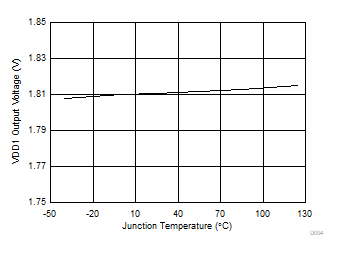

Figure 6-4 VDD1 Output Voltage vs Junction Temperature
Figure 6-6 Enable Off Voltage (VDD_EN) vs Junction Temperature

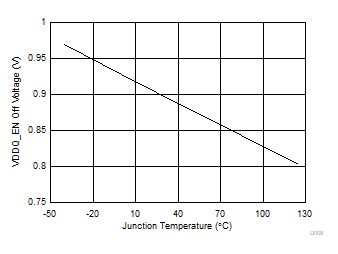

Figure 6-8 Enable Off Voltage (VDDQ_EN) vs Junction Temperature

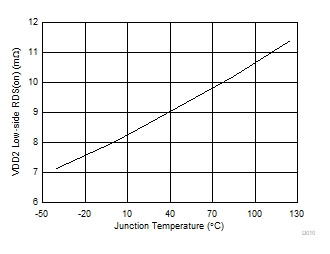

Figure 6-10 VDD2 Low-Side RDS(on) vs Junction Temperature

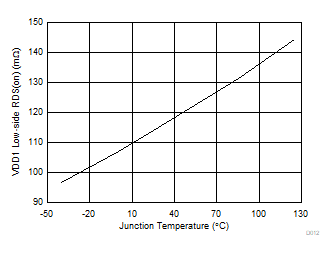

Figure 6-12 VDD1 Low-Side RDS(on) vs Junction Temperature
Figure 6-14 VDD2 UVP Threshold vs Junction Temperature

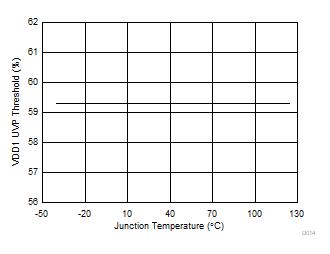

Figure 6-16 VDD1 UVP Threshold vs Junction Temperature
Figure 6-18 VDD1SNS Discharge Current vs Junction Temperature

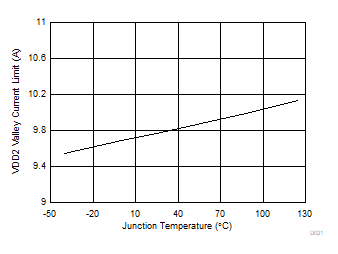

Figure 6-20 VDD2 Valley Current Limit vs Junction Temperature

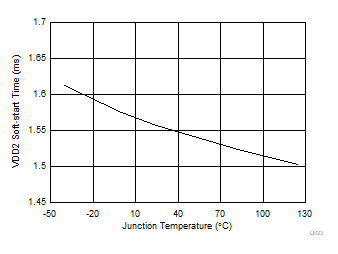

Figure 6-22 VDD2 Soft-Start Time vs Junction Temperature
| IOUT = 8 A |

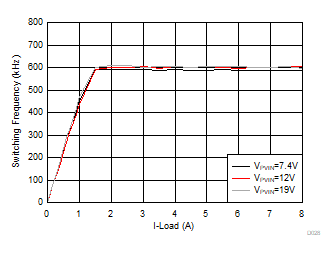

Figure 6-26 VDD2 Switching Frequency vs Load Current
