7.1.9.5 負載瞬態響應
負載階躍瞬態響應是 LDO 對負載電流階躍的輸出電壓響應，從而維持輸出電壓調節。負載瞬態響應期間有兩個關鍵的轉換：從輕負載向重負載的轉換以及從重負載向輕負載的轉換。本節以及表 7-5 將詳細說明圖 7-5 所示的區域。區域 A、E 和 H 是輸出電壓處于穩定狀態的區域。增大輸出電容可改善瞬態響應（下降較?。坏?，當使用大型輸出電容器時，瞬變需要更長的時間才能恢復。

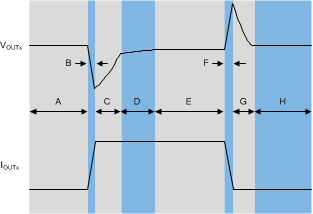

圖 7-5 負載瞬態波形表 7-5 負載瞬態波形說明
| 區域 | 說明 | 注釋 |
|---|---|---|
| A | 1% | 1% |
| B | 輸出電流斜坡 | 初始電壓驟降是輸出電容器電荷耗盡的結果。 |
| C | LDO 對瞬態做出響應 | 從驟降中恢復是由于 LDO 增加了拉電流，并實現輸出電壓調節。 |
| D | 達到熱平衡 | 在高負載電流下，LDO 需要一些時間才能升溫。在此期間，輸出電壓變化較小。 |
| E | 1% | 1% |
| F | 輸出電流斜坡 | LDO 提供大電流導致初始電壓上升，并導致輸出電容器電荷增加。 |
| G | LDO 對瞬態做出響應 | 從上升中恢復是由于 LDO 降低了拉電流，同時負載使輸出電容放電。 |
| H | 1% | 1% |
