7.1.1 設置可調器件的輸出電壓
圖 6-5 顯示了每個 LDO 電阻反饋網絡設置輸出電壓。正 LDO 輸出電壓范圍為 VNR/SS 至 30V，負 LDO 輸出電壓范圍為 0V 至 –30V。

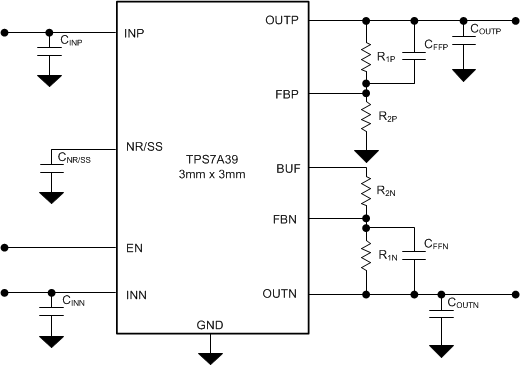

圖 7-1 可調節運行方程式 1 將 R1P 和 R2P 的值與 VOUTP(NOM) 和 VNR/SS 關聯起來，以設置正輸出電壓。方程式 2 將 R1N 和 R2N 的值與 VOUTN(NOM) 和 VNR/SS 關聯起來，以設置負輸出電壓。
正 LDO 配置為同相運算放大器，而負 LDO 配置為反相運算放大器。
方程式 1. VOUTP = VNR/SS × (1 + R1P / R2P)
方程式 2. VOUTN = VNR/SS × (–R1N / R2N)
將正通道上的 VNR/SS 替換為 VFBP，將負通道上的 VNR/SS 替換為 VBUF，可提供更準確的關系。
方程式 3 和方程式 2 是方程式 1 和方程式 2 的重新排列版本，并進行了上述替換。
方程式 3. R1P = (VOUTP / VFBP – 1) × R2P
方程式 4. R1N = –(VOUTN × R2P) / VBUF
為確保精度，通過兩個反饋網絡的最小偏置電流均為 5μA。
為了更精確，請考慮進入誤差放大器的輸入偏置電流（IFBP 和 IFBN）并使用 0.1% 電阻器。使用高精度外部基準覆蓋內部基準也可以提高器件的精度。
表 7-1 和表 7-2 展示了使用市售的 1% 容差電阻器的幾種常見輸出電壓的電阻器組合。
表 7-1 正 LDO 的建議反饋電阻值
| 目標輸出電壓 (V) | 反饋電阻器值(1) | 計算出的輸出電壓 (V) | |
|---|---|---|---|
| R1P (kΩ) | R2P (kΩ) | ||
| 1.5 | 2.67 | 10.0 | 1.50 |
| 1.8 | 5.23 | 10.0 | 1.80 |
| 2.5 | 11.0 | 10.0 | 2.49 |
| 3.0 | 15.4 | 10.0 | 3.00 |
| 3.3 | 17.8 | 10.0 | 3.29 |
| 5.0 | 32.4 | 10.0 | 5.02 |
| 9.0 | 66.5 | 10.0 | 9.07 |
| 12.0 | 90.9 | 10.0 | 12.0 |
| 15.0 | 115 | 10.0 | 14.8 |
| 24.0 | 191 | 10.0 | 23.8 |
| 30.0 | 243 | 10.0 | 29.8 |
(1) R1P 從 OUTP 連接到 FBP，R2P 從 FBP 連接到 GND；請參閱設置可調器件的輸出電壓 部分。
表 7-2 負 LDO 的建議反饋電阻值
| 目標輸出電壓 (V) | 反饋電阻器值(1) | 計算出的輸出電壓 (V) | |
|---|---|---|---|
| R1N (kΩ) | R2N (kΩ) | ||
| -0.3 | 2.55 | 10.0 | -0.303 |
| -1.5 | 12.7 | 10.0 | -1.51 |
| -1.8 | 15.0 | 10.0 | -1.78 |
| -2.5 | 21.0 | 10.0 | -2.49 |
| -3.0 | 25.5 | 10.0 | -3.03 |
| -3.3 | 28.0 | 10.0 | -3.33 |
| -5.0 | 42.2 | 10.0 | -5.04 |
| -9.0 | 75.0 | 10.0 | -8.91 |
| -12.0 | 100 | 10.0 | -11.9 |
| -15.0 | 127 | 10.0 | -15.1 |
| -24.0 | 200 | 10.0 | -23.8 |
| -30.0 | 255 | 10.0 | -30.3 |
(1) R1N 從 OUTN 連接到 FBN，R2N 從 FBN 連接到 BUF；請參閱設置可調器件的輸出電壓 部分。
