7.3.13.2 斷續模式
斷續模式可以降低過載事件期間的功率耗散。要啟用斷續運行，請確保 CONTROL1 寄存器中的 HICCUPEN = 1。如果啟用了斷續運行并且高側開關電流在連續 32 個開關周期內達到高側電流限制閾值，則器件：
- 停止開關 128μs，之后自動再次開始開關（啟動新的軟啟動序列）
- 設置 STATUS 寄存器中的 HICCUP 位
- 將 PG 引腳拉至低電平。PG 引腳保持低電平，直到過載情況消失并且器件可以啟動并調節輸出電壓。
只要輸出過載條件存在，斷續運行就會繼續 – 以 32 個電流限制周期的重復序列進行，然后暫停 128μs，然后嘗試軟啟動。

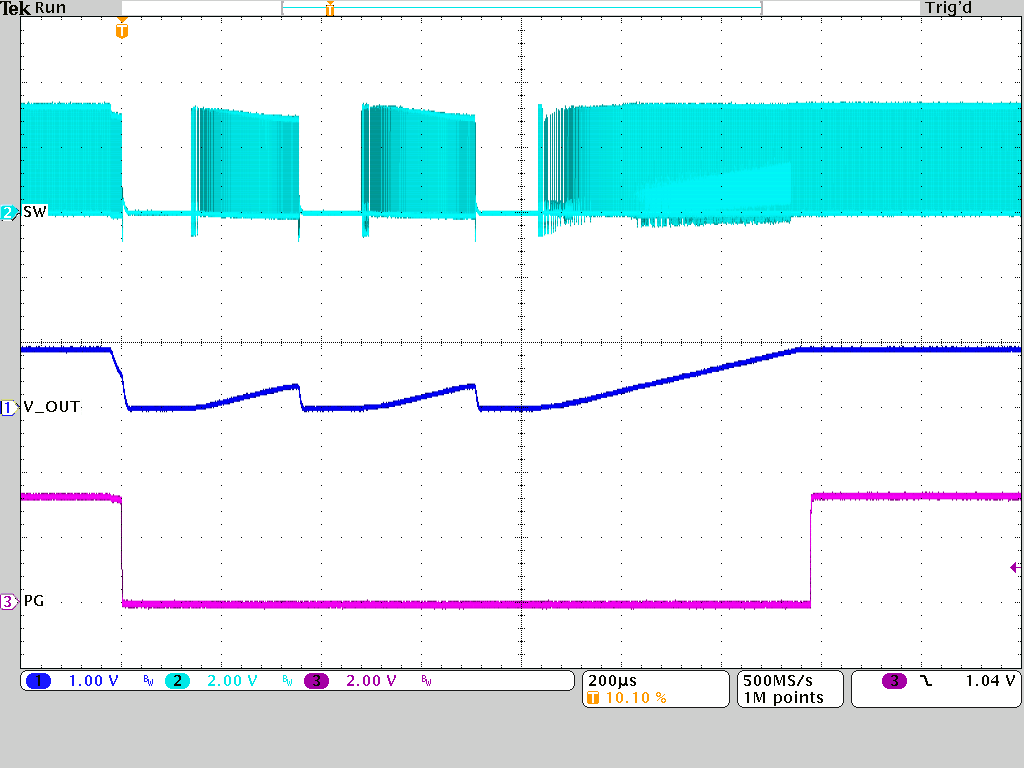

當過載條件不再出現時，如果您讀取 STATUS 寄存器，會發現器件已清除 HICCUP 位。圖 7-18 展示了 2 個斷續運行周期。在此期間，過載被移除并且器件繼續正常運行。
圖 7-18 斷續電流限制
