3 說明
TXU0101 是一款 1 位雙電源同相定向電壓電平轉換器件。A 引腳以 VCCA 邏輯電平為基準，OE 引腳可以 VCCA 或 VCCB 邏輯電平為基準，B 引腳以 VCCB 邏輯電平為基準。A 端口和 B 端口都能接受 1.1V 至 5.5V 的輸入電壓范圍。當 OE 相對于任一電源設為高電平時，可進行從 A 到 B 的定向數據傳輸。OE 設為低電平時，所有輸出引腳均處于高阻抗?fàn)顟B(tài)。請參閱器件功能模式，了解控制邏輯的運行摘要。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸(2) |
|---|---|---|
| TXU0101 | DBV（SOT-23，6） | 2.9mm × 2.8mm |
| DCK（SC70，6） | 2mm × 2.1mm | |
| DRL（SOT-5X3，6）(3) | 1.6mm × 1.6mm | |
| DRY（SON，6） | 1.45mm × 1mm | |
| DTQ（X2SON，6） | 1mm × 0.8mm |
(1) 有關更多信息，請參閱節 11
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。
(3) 預發布封裝。

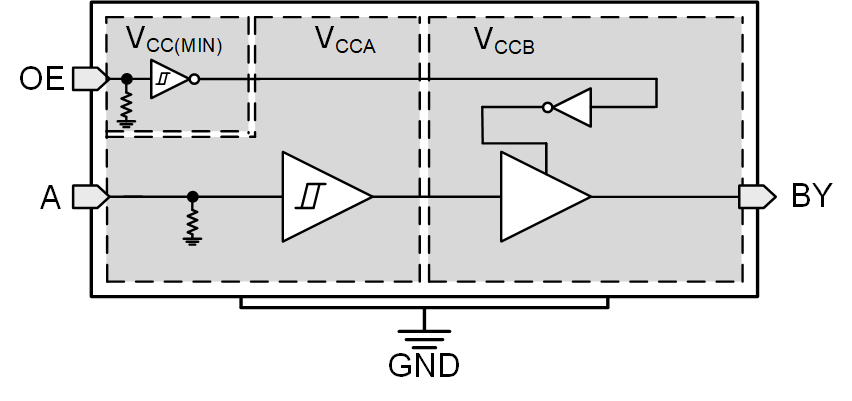

TXU0101 功能方框圖
