8.3.5 VCC 隔離和 VCC 斷開
當任一電源 <100mV 或處于懸空狀態（在建議的工作條件下與輔助電源斷開連接）時，該器件的輸出會被禁用并進入高阻抗?fàn)顟B(tài)。建議在懸空（斷開連接）任一電源之前，使輸入保持低電平。
節 6.5 中的 ICCx(floating) 指定了最大電源電流。節 6.5 中的 Ioff(float) 指定了進出器件任何輸入或輸出引腳的最大泄漏電流。

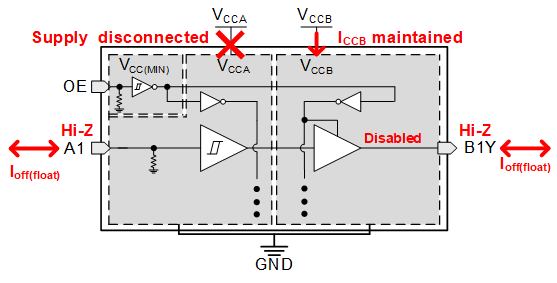

圖 8-1 VCC 斷開特性
