3 說明
TXU0304-Q1 是一款 4 位雙電源同相定向電壓電平轉換器件。Ax 引腳以 VCCA 邏輯電平為基準，OE 引腳可以 VCCA 或 VCCB 邏輯電平為基準，Bx 引腳以 VCCB 邏輯電平為基準。A 端口和 B 端口都能接受 1.1V 至 5.5V 的輸入電壓范圍。當 OE 相對于任一電源設為高電平時，可進行從 A 到 B 或從 B 到 A 的定向數據傳輸。OE 設為低電平時，所有輸出引腳均處于高阻抗?fàn)顟B(tài)。請參閱器件功能模式，了解控制邏輯的運行摘要。
(1) 有關更多信息，請參閱 節 12
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。
(3) 預發布封裝。

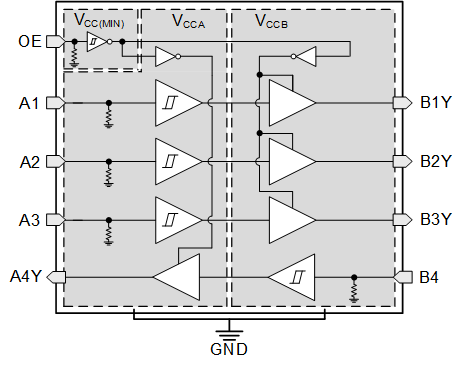

TXU0304-Q1 功能方框圖
