圖 8-2 和圖 8-6 展示了以下條件下圖 8-1 所示設計示例的基準測試波形:VCC = 5V、VDD = 20V、fSW = 100kHz 且 VDC-Link = 0V。
通道 1(黃色):UCC21320-Q1 INA 引腳信號。
通道 2(藍色):UCC21320-Q1 INB 引腳信號。
通道 3(粉色):高側功率晶體管上的柵極源信號。
通道 4(綠色):低側功率晶體管上的柵極源信號。

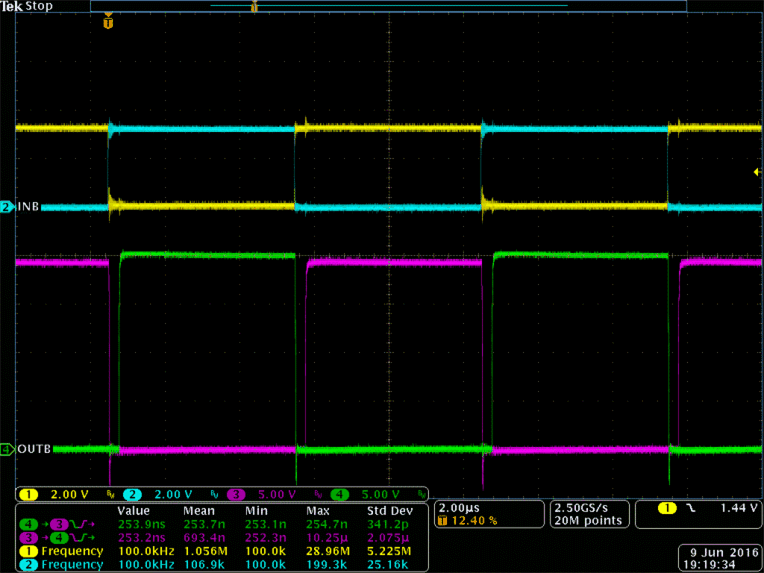

在圖 8-5 中,通過 INA 和 INB 發送互補的 3.3V、50% 占空比信號。功率晶體管上的柵極驅動信號具有 250ns 死區時間,如圖 8-5 的測量部分所示。死區時間設置為 250ns 時,死區時間匹配小于 1ns。

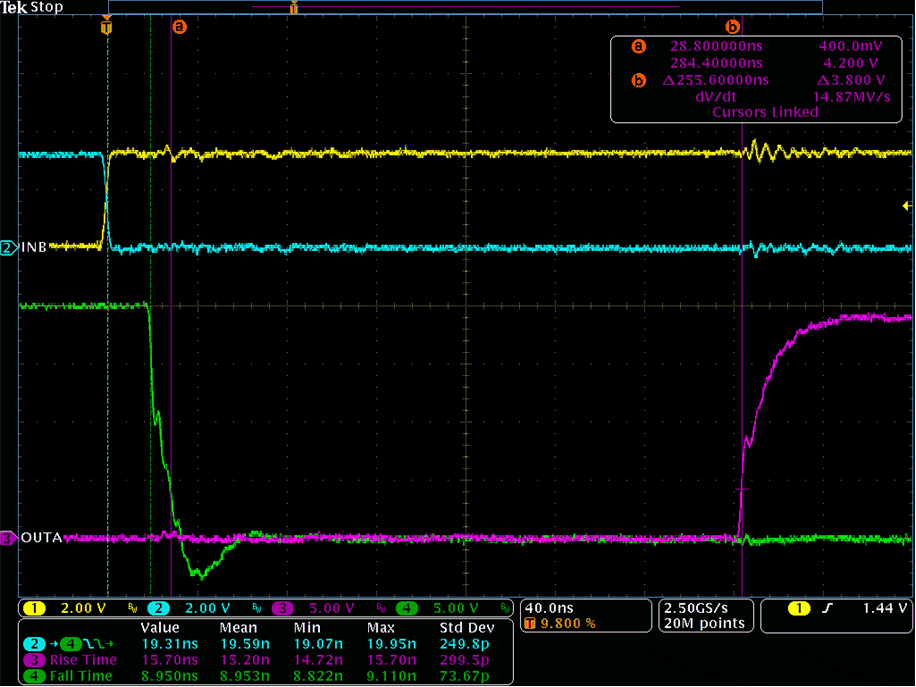

圖 8-6 展示了圖 8-5 波形的放大圖,其中提供了傳播延遲和上升/下降時間的測量數據。光標也用于測量死區時間。重要的是,輸出波形是在功率晶體管的柵極和源極引腳之間測得的,而不是直接在驅動器 OUTA 和 OUTB 引腳上測得的。由于分離的導通和關斷電阻器(Ron、Roff)和不同的灌電流和拉電流,在圖 8-6 中觀察到了不同的上升時間 (16ns) 和下降時間 (9ns)。
