7.3.3 反饋鏈
輸出電壓的控制由位于隔離層次級側的電壓穩壓器電路提供。來自次級穩壓器電路的需求信號通過光耦合器穿過隔離層進行傳輸，并饋送到 UCC256304 的 FB 引腳。本部分對整個反饋鏈進行討論。
反饋鏈具有以下功能：
- 光耦合器反饋信號輸入和偏置
- 系統外部關斷
- 通過選擇低電平模塊實現軟啟動功能選擇
- 通過選擇高電平模塊實現突發模式選擇
- 將單端反饋需求轉換為兩個閾值 Vthh 和 Vthl；VCR 與兩個閾值和共模電壓 VCM 進行比較

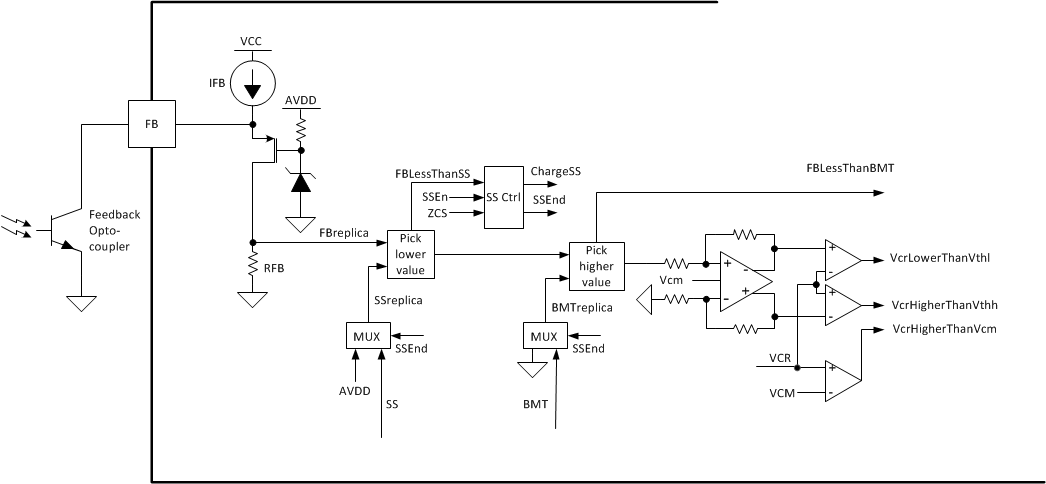

Figure 30. 反饋鏈方框圖

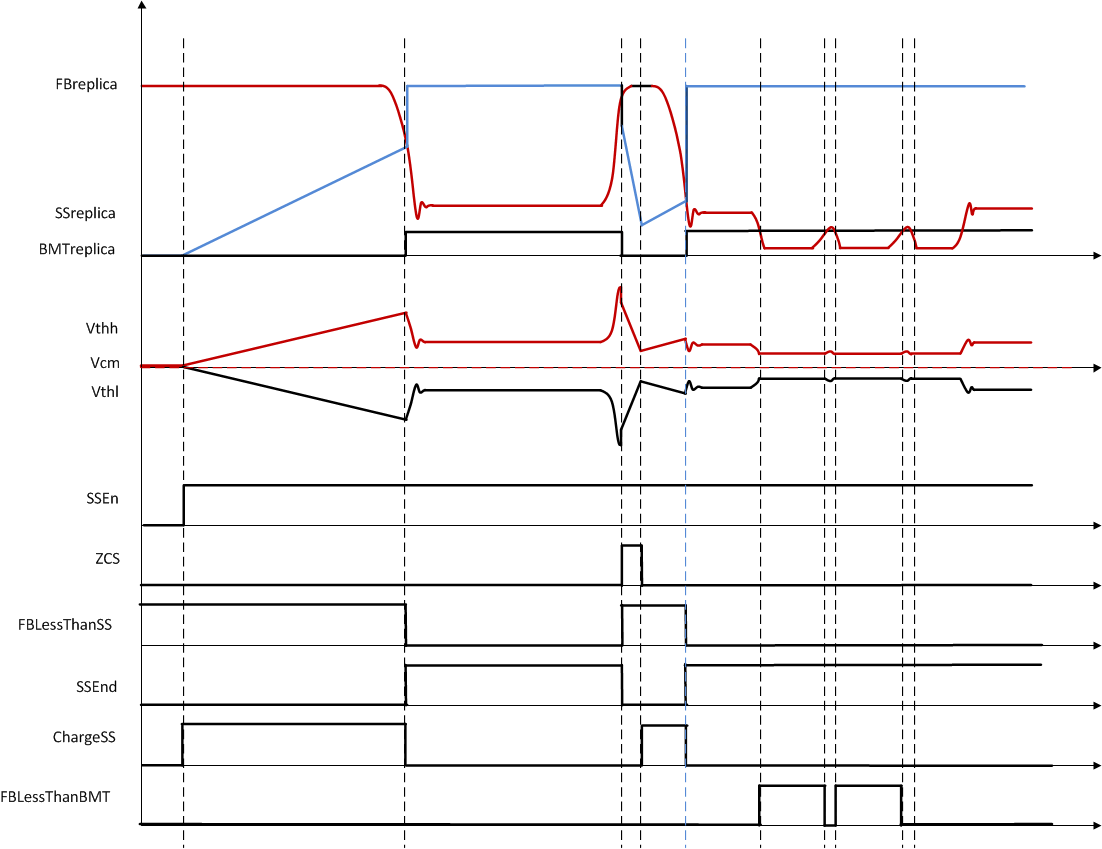

下方的時序圖顯示 FB 鏈波形。順序依次為正常軟啟動，ZCS 事件，負載階躍到突發模式，然后退出突發模式。
Figure 31. 反饋鏈時序圖
