ZHCSGW7 October 2017 UCC256304
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 引腳配置和功能
- 6 技術規格
-
7 詳細 說明
- 7.1 概述
- 7.2 功能框圖
- 7.3 特性 說明
- 7.4 器件功能模式
-
8 應用和實現
- 8.1 應用信息
- 8.2
典型應用
- 8.2.1 設計要求
- 8.2.2
詳細設計流程
- 8.2.2.1 使用 WEBENCH® 工具創建定制設計
- 8.2.2.2 LLC 功率級要求
- 8.2.2.3 LLC 增益范圍
- 8.2.2.4 選擇 Ln 和 Qe
- 8.2.2.5 確定等效負載電阻
- 8.2.2.6 確定 LLC 諧振電路的組件參數
- 8.2.2.7 LLC 初級側電流
- 8.2.2.8 LLC 次級側電流
- 8.2.2.9 LLC 變壓器
- 8.2.2.10 LLC 諧振電感器
- 8.2.2.11 LLC 諧振電容器
- 8.2.2.12 LLC 初級側 MOSFET
- 8.2.2.13 自適應死區時間的設計注意事項
- 8.2.2.14 LLC 整流器二極管
- 8.2.2.15 LLC 輸出電容器
- 8.2.2.16 HV 引腳串聯電阻器
- 8.2.2.17 BLK 引腳分壓器
- 8.2.2.18 BW 引腳分壓器
- 8.2.2.19 ISNS 引腳微分器
- 8.2.2.20 VCR 引腳電容分壓器
- 8.2.2.21 突發模式編程
- 8.2.2.22 軟啟動電容器
- 8.2.3 應用曲線
- 9 電源建議
- 10布局
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- DDB|14
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
UCC256304 是一款具有集成高電壓柵極驅動器的全功能 LLC 控制器。此產品的設計目標是與 PFC 級配對使用以憑借最少的外部組件提供完整的電源系統。根據設計，所產生的電源系統無需單獨的待機功率轉換器即可滿足最嚴格的待機功率要求。UCC256304 使用混合遲滯控制來提供同類產品中最佳的線路和負載瞬態響應。該控制使開環傳遞函數成為一階系統，因此很容易進行補償，且始終保持穩定，具有適當?shù)念l率補償。
UCC256304 的獨特之處在于該控制器具有較寬的直流輸入工作范圍。這是通過使輸入過壓檢測閾值遠大于輸入電壓起始閾值來實現的。因此LLC可在無需啟動PFC的情況下啟動并進入低功耗待機模式，并使 LLC 能夠適應廣泛的公共交流輸入。
UCC256304 提供了在每個突發周期期間具有一致突發功率電平的高效突發模式。突發功率電平是可編程的，并隨著輸入電壓自適應地改變。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| UCC256304 | SOIC (14) | 9.9mm x 3.9mm |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

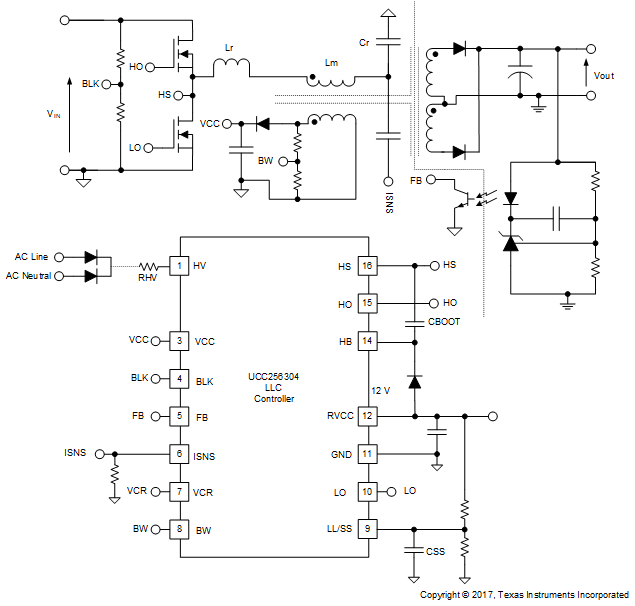

簡化原理圖
