簡介

系統基礎晶片 (SBC) 最簡單的形式，是將控制器區域網路 (CAN) 或區域互連網路 (LIN) 收發器與電源管理元件整合的半導體。電源管理元件可以是低壓差穩壓器 (LDO)、DC/DC 轉換器，或兩者兼具。

SBC 有助於減少元件和收發器佔用空間，特別是在應用需要額外電源或有佈局限制時。TI SBC 還可以降低系統能耗，從而延長電池壽命並降低功耗。

在討論 SBC 之前，本文件將介紹 CAN 或 LIN 收發器。這兩種收發器都是匯流排介面，可透過纜線為各自的技術提供各個節點之間的通訊。收發器從處理器 A 取得單端資訊，並將相應資訊轉換為透過纜線傳輸?shù)牟顒?dòng)訊號。接收收發器接收差動訊號，將資訊轉換回單端，再傳送至處理器 B 以進行進一步動作。

儘管市面上有基本 CAN 和 LIN 收發器，但仍可透過增加保護來強化這些，同時降低設計複雜性、空間與成本。這些功能通常包括匯流排故障保護、靜電放電保護以及透過 1.8V 至 3.3V 或 5V 輸入/輸出 (也稱爲 ?V_IO) 向處理器傳送和接收資料的能力。

對於汽車和工業設計人員來說，SBC 的高整合度和更高的可靠性可以為任何使用 CAN 或 LIN 以及電壓穩壓器的系統提供更輕、成本更低的設計。

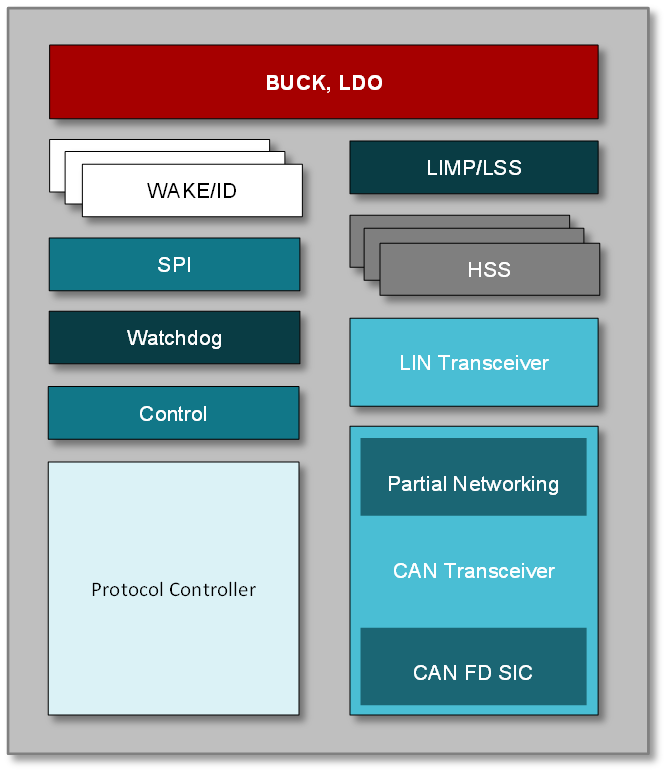

根據整合程度，SBC 主要分為三類：

• 通用 SBC 包括 CAN 或 LIN 收發器和低壓差穩壓器 (LDO)，可為系統中的其他元件供電。這種類型的 SBC 還可包括序列週邊介面 (SPI) 或用於主機處理器或微控制器配置的針腳控制。其他功能包括基礎監視計時器和喚醒針腳。（請參閱 CAN SBC 的喚醒方法）
• 中階 SBC 整合了更多功能，可進一步減少 PCB 尺寸。這些功能包括電源調節器、高壓側開關、額外的喚醒針腳、跛行針腳和可設定的監視計時器。中階 SBC 具有 CAN 或 LIN 收發器或兩者的組合，並可透過德州儀器 (TI) 的通道擴充功能新增其他 CAN 或 LIN 收發器裝置。（請參閱應用說明：使用通道擴充功能增加 CAN/LIN 通道的數量）電源調節器包括可單獨支援 ≥ 100mA 電流的 DC/DC 降壓轉換器或 LDO（或兩者均可）。
• 進階 SBC 提供特殊系統功能，可升級現有設計。這些 SBC 具有 CAN 收發器和電源調節器。但這也將 SPI 控制器、CAN 控制器、內部積體電路 (I2C) 控制器或通用輸入輸出 (GPIO) 控制器整合至相同的 SBC 封裝中，讓使用者能更靈活地從各種低電壓協定與 CAN 匯流排通訊。

其他注意事項

• 德州儀器 (TI)，精選系統基礎晶片 (SBC)，選擇指南。
• 德州儀器 (TI)，了解 TCAN4550-Q1 中的 LDO 性能，應用說明。
• 德州儀器 (TI)，CAN SBC 的喚醒方法，應用說明。
• 德州儀器 (TI)，使用通道擴充功能增加 CAN/LIN 通道的數量，應用說明。
• 德州儀器 (TI)，探索 CAN FD 與速度無關的優勢，技術文章。
• 德州儀器 (TI)，CAN、LIN 和 SBC 概述影片，影片系列。
