若要實現轉子和旋轉場之間的同步需要知曉轉子位置。此應用中使用的 BLDC 電機具有 3 個霍爾傳感器。

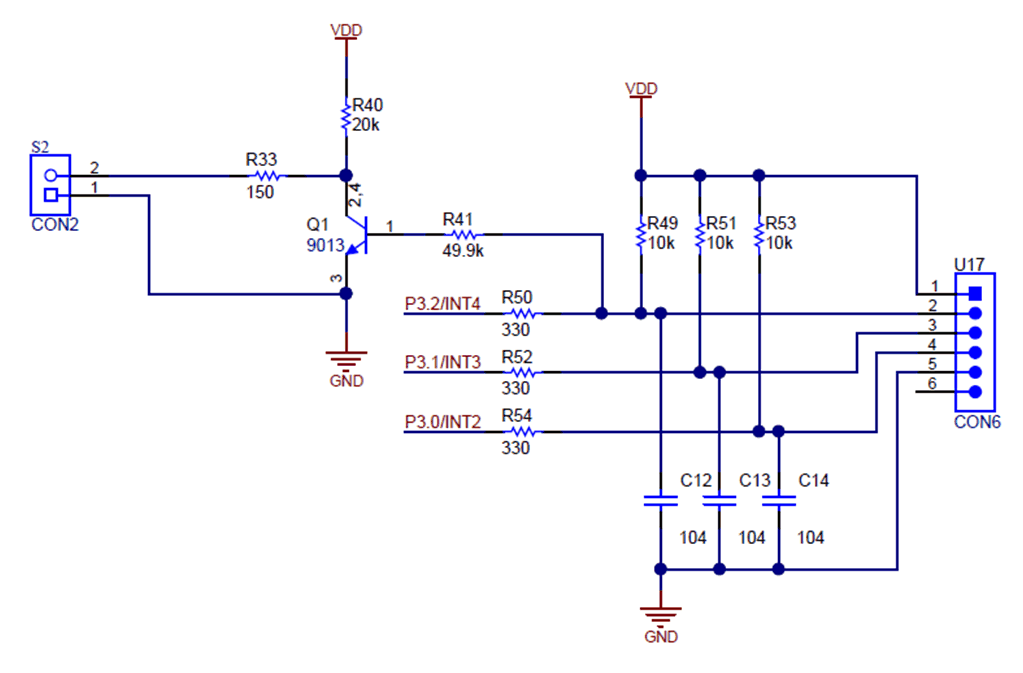

圖 7-1 所示為霍爾傳感器位置檢測電路和速度計電路。

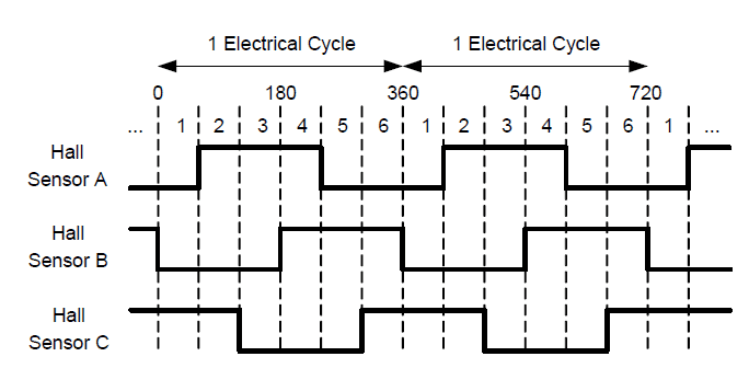

圖 7-1 霍爾傳感器位置檢測原理圖圖 7-2 所示為傳感器的輸出信號流,它描述了電動轉子的位置。
八個可能的信號組合可用作三個傳感器的輸出。其中兩個組合對位置檢測無效,并且通常是由傳感器線開路或短路引起的。其他六種組合將在上升沿和下降沿被外部中斷源檢測到。
圖 7-2 霍爾傳感器位置波形示意圖| 順序編號 | 霍爾傳感器輸入 | 有源 MOSFET | 相電流 | |||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | H 橋 | L 橋 | A | B | C | |
| 1 | 0 | 0 | 1 | C | B | 關閉 | 直流- | 直流+ |
| 2 | 1 | 0 | 1 | A | B | 直流+ | 直流- | 關閉 |
| 3 | 1 | 0 | 0 | A | C | 直流+ | 關閉 | 直流- |
| 4 | 1 | 1 | 0 | B | C | 關閉 | 直流+ | 直流- |
| 5 | 0 | 1 | 0 | B | A | 直流- | 直流+ | 關閉 |
| 6 | 0 | 1 | 1 | C | A | 直流- | 關閉 | 直流+ |
| 順序編號 | 霍爾傳感器輸入 | 有源 MOSFET | 相電流 | |||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | H 橋 | L 橋 | A | B | C | |
| 1 | 0 | 0 | 1 | B | C | 關閉 | 直流+ | 直流- |
| 2 | 0 | 1 | 1 | A | C | 直流+ | 關閉 | 直流- |
| 3 | 0 | 1 | 0 | A | B | 直流+ | 直流- | 關閉 |
| 4 | 1 | 1 | 0 | C | B | 關閉 | 直流- | 直流+ |
| 5 | 1 | 0 | 0 | C | A | 直流- | 關閉 | 直流+ |
| 6 | 1 | 0 | 1 | B | A | 直流- | 直流+ | 關閉 |
續流功能可通過以下兩種方式中的任一種實現:
在此應用中,實現了非同步整流。PWM 模塊可實現死區時間控制;因此也可支持同步整流。
在非同步整流中,不需要控制由 PWM 信號驅動的 MOSFET 的互補 MOSFET。因此,一次只有兩個 MOSFET 處于工作狀態。區別在于一個是由 PWM 信號驅動進行速度控制,另一個則是由全占空比 PWM 驅動。效果和普通 IO 一樣;這只是在高電平和低電平橋之間更好地進行同步的一個技巧。當為 PWM 模塊設置比較數據時,即使由 IO 執行時出現了指令延遲,所有 PWM 輸出也都有相同的起始點。
