4 端接總線背后的原因是什么，我是否需要它，如何才能實現？
ISO11898 標準將網絡互連介質指定為具有 120Ω 特性阻抗（ZO）的單根雙絞線電纜（屏蔽或非屏蔽）。電纜兩端應采用阻值等于線路特性阻抗的電阻進行端接以避免信號反射。終端電阻器應放置在網絡的兩個極端，如圖 4-1 所示。CAN 總線需要端接以實現正確功能（與另一個工業接口 RS-485 不同 - 其端接是可選的）的另一個原因是，顯性到隱性信號邊緣沒有被有功驅動，因此總線的 RC 衰減帶來了這種轉換。如果總線上沒有端接，當 TXD 輸入不斷變化時，可能會錯過顯性到隱性的轉換，從而導致數據丟失。
對于不斷添加新節點的網絡，如果需要確保節點的硬件設計相似，軟件控制的端接不失為一個很好的設計選項，如圖 4-2 所示。光耦仿真器 (ISOM8610) 或 optoMOS（光控繼電器）電路可以添加到每個節點設計中。通過軟件，設計可以通過 MCU 的 GPIO 驅動 TERM，從而啟用或禁用跨 CANH-CANL 的端接。因此，網絡中最遠的兩個終端節點可以驅動 TERM=High， 以啟用跨總線的 120 歐姆端接，而所有其他節點可以驅動 TERM=Low。這樣，CAN 總線有效端接為 60 歐姆（兩端并聯 120 歐姆）；而每個節點的硬件設計可以相同。

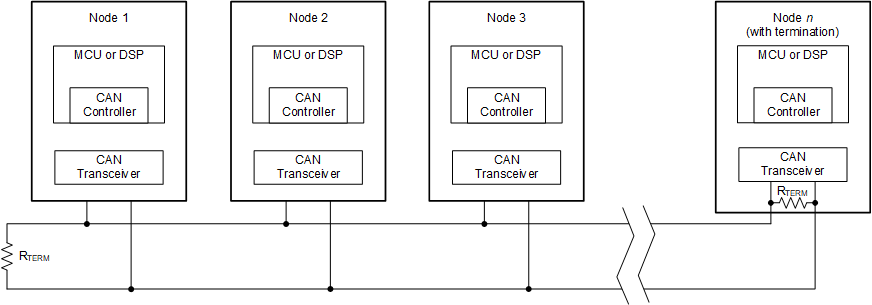

圖 4-1 典型 CAN 總線網絡
圖 4-2 使用 ISOM8610 的軟件控制端接
