2 了解環路穩定性測試

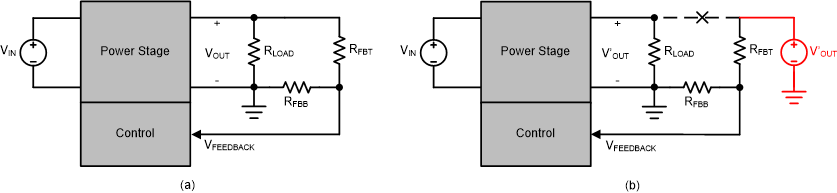

環路穩定性測試的目的是獲取閉環直流/直流轉換器開環傳遞函數的波特圖。假設使用正常運行且具有電壓反饋的轉換器電路，如圖 2-1(a) 中所示。

在圖 2-1(a) 中，反饋電壓直接來自輸出電壓并同時控制該輸出電壓，使轉換器形成一個閉環系統?，F(xiàn)在，使頂層反饋電阻器不與輸出電壓相連，而是連接到外部電壓源 V'_OUT，如圖 2-1(b) 中所示。這時，輸出電壓將自動調節至 V'_OUT。如果 V'_OUT 等于 V_OUT，圖 2-1(a) 和 (b) 中的工作狀態完全相同。

假設與外部電壓源串聯一個具有小幅度V_INJ的交流電壓源 ，如圖 2-2 中所示，則反饋電壓中會存在一個交流分量 V_AC，因此輸出電壓 V_OUT 也會存在一個交流分量 V_R。V_R 和 V_INJ 通常具有不同的幅度且是異相的，但它們的頻率相同，并且遠小于轉換器的開關頻率。因此，圖 2-1(b) 和 (a) 中的開環傳遞響應可以通過Equation3 表示。

圖 2-2 中的電路可以視為直流/直流轉換器任意環路穩定性測試方法的基礎，換而言之，任何環路穩定性測試電流都應該與之等效。否則，測試將會生成錯誤的波特圖。

當直接在實際環路穩定性測試中采用上述電路時，需要多個高精度測量設備。因此，這里做了一些簡化并考慮圖 2-3 中的電路。

在圖 2-3 電路中，當在閉環中插入交流電壓 V'_INJ 時，環路中任何位置（包括輸出電壓）都將存在具有相同頻率的交流分量，其顯示為 V'_R。在這里，R_FBT 上的交流分量為 V'_R + V'_INJ，與圖 2-2 中的 V_INJ 剛好相等，因?yàn)?V'_R 和 V'_INJ 具有相同的頻率。圖 2-3 電路中用虛線圈住的部分實際上與圖 2-2 電路相同。

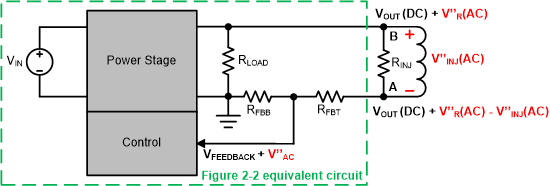

在實際環路穩定性測試中，圖 2-3 中虛線圈出部分以外的連接通過頻率響應分析器來實現，如圖 2-4 中所示。從圖 2-2 到圖 2-4 的等效關系如下列等式所述。

頻率響應分析器只會收集和處理 A 點和 B 點的交流分量，因此Equation3 可以通過Equation6 表示：

使用分析器完成對注入信號的頻率掃描后，Equation6 中 G_OPEN 的增益和相位曲線將顯示為轉換器環路的波特圖。
