1 引言

直流/直流轉換器是一種典型的閉環控制系統。為確保這類系統正常工作，環路性能至關重要。在閉環中，輸出響應取決于輸入干擾和閉環控制。

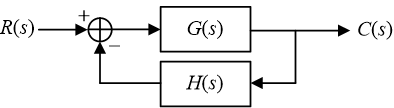

圖 1-1 顯示了閉環系統的方框圖。從該圖中可以看到，環路性能直接取決于Equation1 中所示的閉環傳遞函數。

若要檢查響應是否出現振蕩，最直接的方法是使用從 s 域到時間域的閉環傳遞函數進行計算。判斷環路響應的一種較為簡單的方法是使用頻率穩定性判據，也即奈奎斯特穩定性判據。頻率穩定性判據會檢查Equation2 中所示開環傳遞函數的波特圖。

為獲得實際直流/直流轉換器的波特圖，通常會使用頻率響應分析器來執行環路測試。圖 1-2 顯示了直流/直流轉換器中的典型環路測試連接。

在環路測試中，分析器將會以特定步長的不同掃描頻率生成小干擾電壓信號并同時收集相關響應。完成頻率掃描后，分析器將會處理相關數據并顯示被測轉換器的開環傳遞函數波特圖。
