3 降壓電感器和異步二極管對熱性能的影響

直流/直流穩壓器數據表建議降壓二極管和電感器靠近穩壓器。緊密放置的元件有助于減少 EMC，因?yàn)楦哒穹透哳l交流電流（其環路由這些外部元件形成）已盡可能減小，并且與輻射噪聲成正比的銅面積也減小了。由于這些元件會傳導較大的直流電流，在異步二極管的低占空比應用和電感器的高負載電流應用中，它們的功率耗散和相應的溫升會影響相鄰穩壓器的溫升。

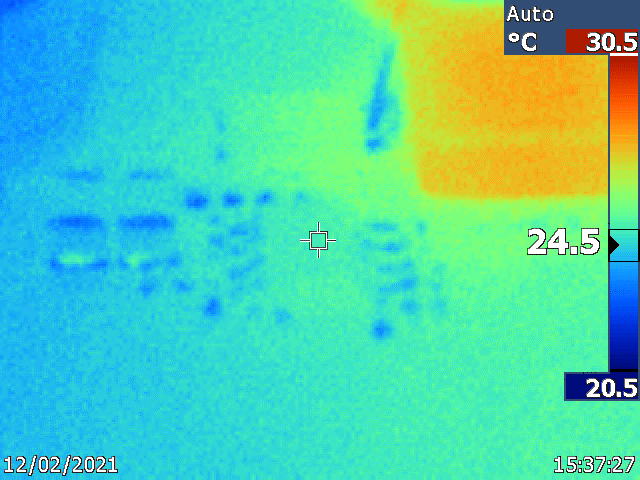

此器件的一個主要目標應用是 48V 至 12V 轉換。在降壓拓?fù)渲校c直流損耗相比，電感器和二極管的相應交流損耗不是很重要，因?yàn)樗鼈兺ǔ：苄∏以x擇正確。電感器中相應的導通損耗 (DC) 為：L_DCR *I_out²，其中 L_DCR 為二極管串聯電阻，I_out 為負載電流。圖 3-1 顯示了 LM5013-Q1EVM 上通過 1.75A 連續負載電流時降壓電感器的相應溫升。如圖所示，在大約 23°C 環境下接受評估的 PCB 在降壓電感器中表現出大約 7°C 的溫升，這構成了穩壓器中大約 1.5°C 的溫升。

另一個靠近穩壓器的電源元件是異步二極管。與之關聯的相應導通損耗為：V_D *(1-D)*I_out，V_D 為二極管的正向壓降，D 為占空比。

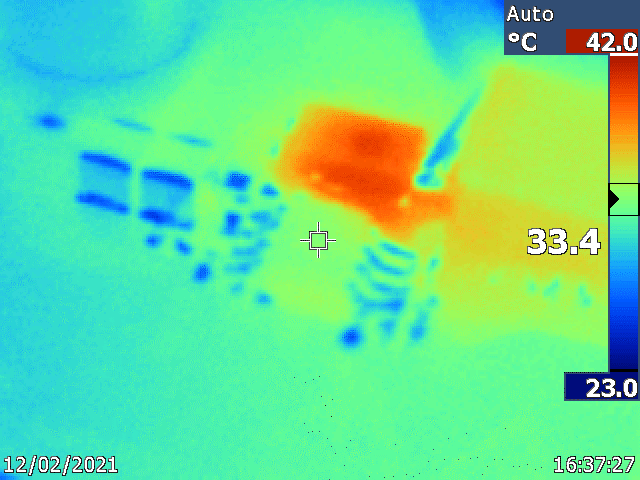

在 1.75A 連續負載下進行 48V 至 12V 轉換時的平均二極管電流 ((1-D)*I_out ) 為 1.3A。圖 3-2 展示了在大約 23°C 環境下使用偏置 1.3A 的電感器時評估的 PCB。其中顯示降壓二極管的溫升約為 17°C，這構成了穩壓器中大約 10°C 的溫升。

二極管 (Vishay V8P12-M3/86A) 偏置為 1.3A，導致該二極管的溫升約為 17°C，被禁用的穩壓器的溫升為 10°C
