顧名思義，輸入失調電壓是指運算放大器輸入。所有的誤差源都是如此，因為從誤差源可以看出，任何誤差源產生的實際輸出都取決于電路的閉環增益 (A_CL)。因此，V_OS 必須與同相電路的 A_CL（以輸出為基準）相乘。

表 5-1 顯示了 OPA2991 數據表的 V_OS 部分。每個 V_OS 規格在數據表上都有一列用于列出最小值、典型值和最大值。對于運算放大器，可提供三種主要的 V_OS 規格：25°C 時的 V_OS、滿量程 V_OS 和溫漂 (ΔV_OS/ΔT)。過去，器件在特定的工作溫度范圍內需要使用字母標識符，如表 5-2 所示。然而，大多數新器件的溫度范圍均為 –40°C 至 +125°C，與應用無關。某些器件還標有 A 或 B 等字母。此類等級表示器件的精度，質量（等級）越高，直流誤差則越低。但情況并非總是如此，因此請務必查看數據表以便了解實際的 V_OS 規格。

第一個條目是針對靜態溫度條件下的 V_OS，其中列出了 25°C 溫度下的最大值和典型值。幾乎所有運算放大器數據表都列出了該規格，并以毫伏 (mV) 或微伏 (μV) 表示。用于創建器件工藝中的自然變化或未來變化有可能導致 V_OS 與典型值大相徑庭。每款器件在出廠時都經過測試，以確保在發貨給客戶之前不超過最大指定值，因此穩健的設計可能要求設計人員關注最大值而不是典型值。

在數據表中，滿量程 V_OS 通常僅提供最大額定值。該規格列出了在額定溫度范圍內可能遇到的最差 V_OS。有時，滿量程額定溫度范圍小于最大工作溫度范圍，因此必須嚴格注意這些條件。

器件的溫漂由 ΔV_OS/ΔT 表示。這是使用方程式 13 中所示的額定溫度范圍的兩端計算的平均值。例如，許多器件的 V_OS 是在–40°C (T_A1) 和 +125°C (T_A2) 條件下測得的，計算其結果并表示為每攝氏度溫度變化時 V_OS 增加的微伏數 (μV/°C)。溫漂通常作為數據表中的典型值給出。請注意，TI 僅對最大值進行了生產測試，因此請查看滿量程數據或測量溫漂，以便更全面地了解器件的溫漂。

一些器件的溫漂圖中有多個斜率，因此使用了方程式 14。當不同區域存在不同的斜率時，這很有用，因為在整個范圍內進行計算只會顯示較小的溫漂，而可能會有較大的溫漂來抵消。

圖 5-2 顯示了在 –40°C 至 +125°C（典型溫度范圍）內測得的 V_OS（針對多個器件），并比較了 V_OS 溫漂特性。每條線的斜率表示該部分的溫漂幅度或稱 ΔV_OS/ΔT。直線越陡，ΔV_OS/ΔT 就越大。與 LM358B 相比，OPA2991 的溫漂更小。如果應用中預計會出現溫度變化，設計人員應考慮滿量程溫漂特性。

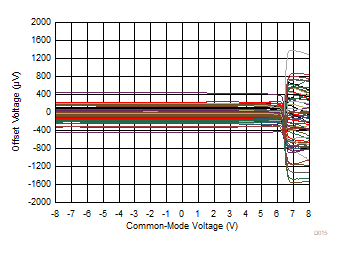

圖 5-3 和圖 5-4 是使用 TLV9161、OPAx991 和 TLV07xH 時，V_OS 與輸入共模電壓 (V_CM) 間關系的示例。由于 V_OS 通常在 V_CM 設為一個值的條件下進行測試，因此此類圖表可用于推斷數據表中未指定的特性。這樣，設計人員能夠了解器件在各種值下的特性。
