ZHCACK3 april 2023 BQ25171-Q1 , BQ51013B-Q1
1.1 無線充電輸入
BQ51013B-Q1 與發送器配合使用時，可使用 Qi v1.2 協議實現無接觸式電力輸送。該接收器的整體峰值交流/直流轉換效率為 93%，并具有完全同步整流器。BQ51013B-Q1 器件具有動態整流器控制、動態效率限制、異物檢測 (FOD) 和自適應通信限制功能，專為需要符合 AEC-Q100 標準的無線接收器的手持設備而設計。
為滿足表 1-1 中所示的無線電源設計要求，BQ51013B-Q1 按以下表 1-2 中的設計要求進行配置。
表 1-2 BQ51013B-Q1 設計要求
| 說明 | 值 |
|---|---|
| 輸入電流限值 | 1A |
| 電源輸入 | 有線或無線 |
| TS/CTRL | 未使用 |
要將輸入電流限制設置為 1A，計算出器件的 RILIM 為 118 歐姆，建議使用的 RFOD 為 196 歐姆。該設計允許根據 EN1 和 EN2 的配置來啟用或禁用無線或有線電源。這些引腳可以設置為低邏輯電平或高邏輯電平。
圖 1-1 顯示了該設計的無線接收器部分，其中使用 Wurth Elektronik 無線充電器線圈（器件型號：760308103215）和 1A 的固定電流限制。此接收器的輸出用作鋰離子充電器 BQ25171-Q1 的輸入。

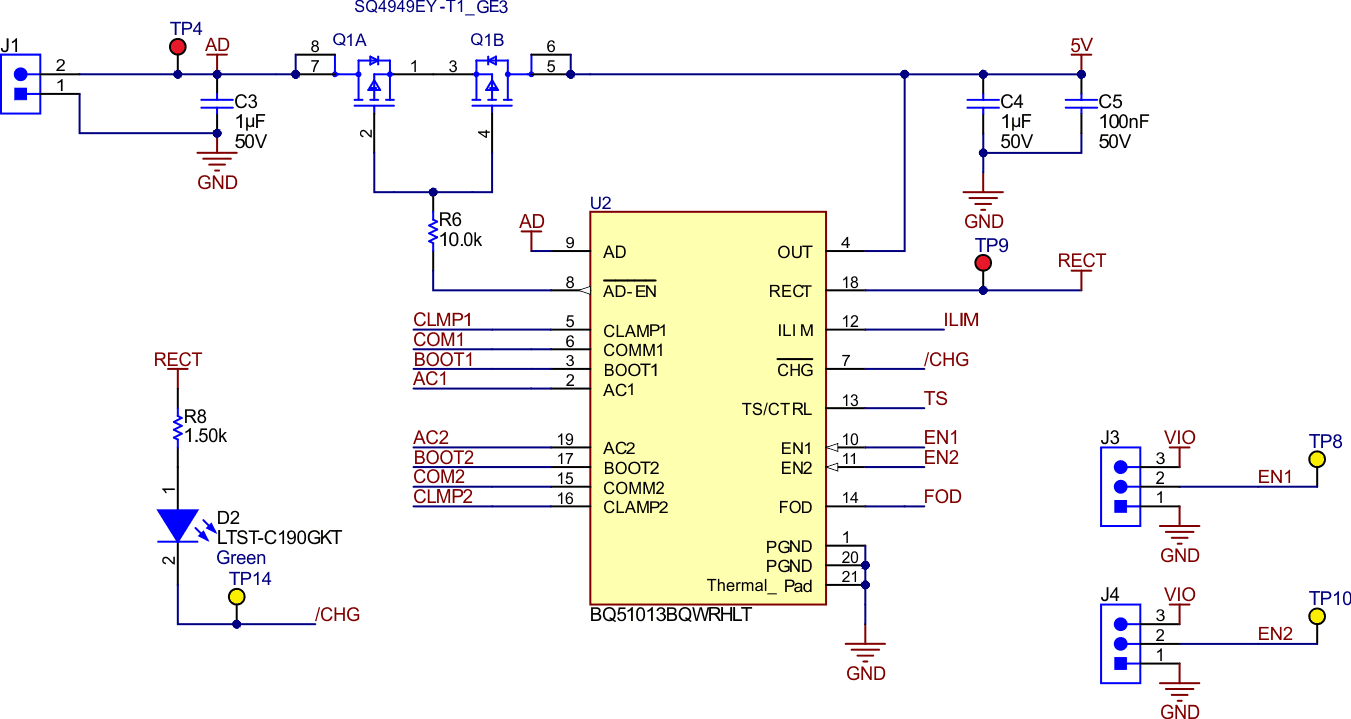

圖 1-1 無線接收器原理圖：BQ51013B-Q1 - 電源和 ENx 引腳

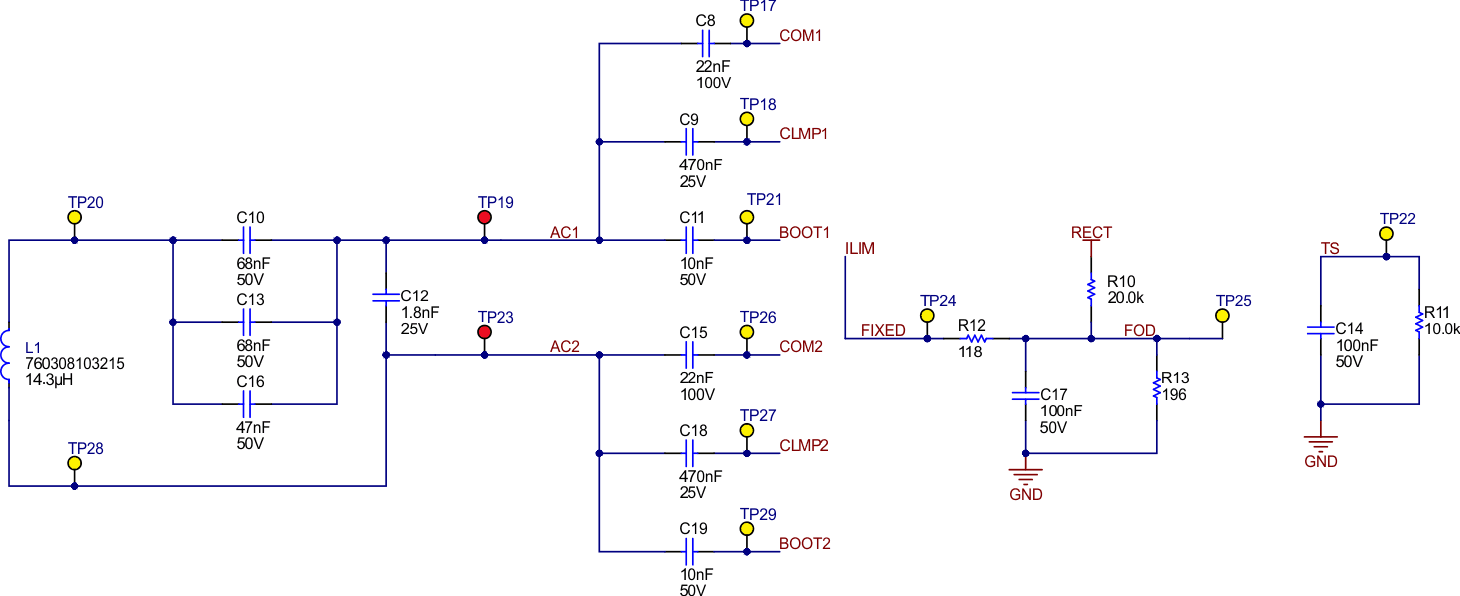

圖 1-2 無線接收器原理圖：BQ51013B-Q1 - 無源器件
