BQ25171-Q1 是一款符合 AEC-Q100 標準的線性充電器，能夠提供 800mA 電流，適用于 1 節至 2 節鋰離子、鋰聚合物和磷酸鐵鋰電池以及 1 節至 6 節鎳氫電池。該充電器作為獨立器件運行，其中充電電流、電池化學成分和穩壓電壓等充電參數均根據每個功能的電阻器進行選擇。BQ25171-Q1 的輸入工作電壓范圍為 3V 至 18V，絕對最大電壓為 40V，適用于可使用寬電源電壓范圍的汽車應用。

圖 1-3 顯示了此設計的充電器部分，其中輸入由 BQ51013B-Q1 的輸出供電。通過在 CHM_TMR、VSET 和 ISET 引腳上分別連接 82k? 電阻器、18k? 電阻器和電位器，將該器件配置為使用可變充電電流為 4.2V 鋰離子電池充電。進行此配置是為滿足表 1-3 中的要求。

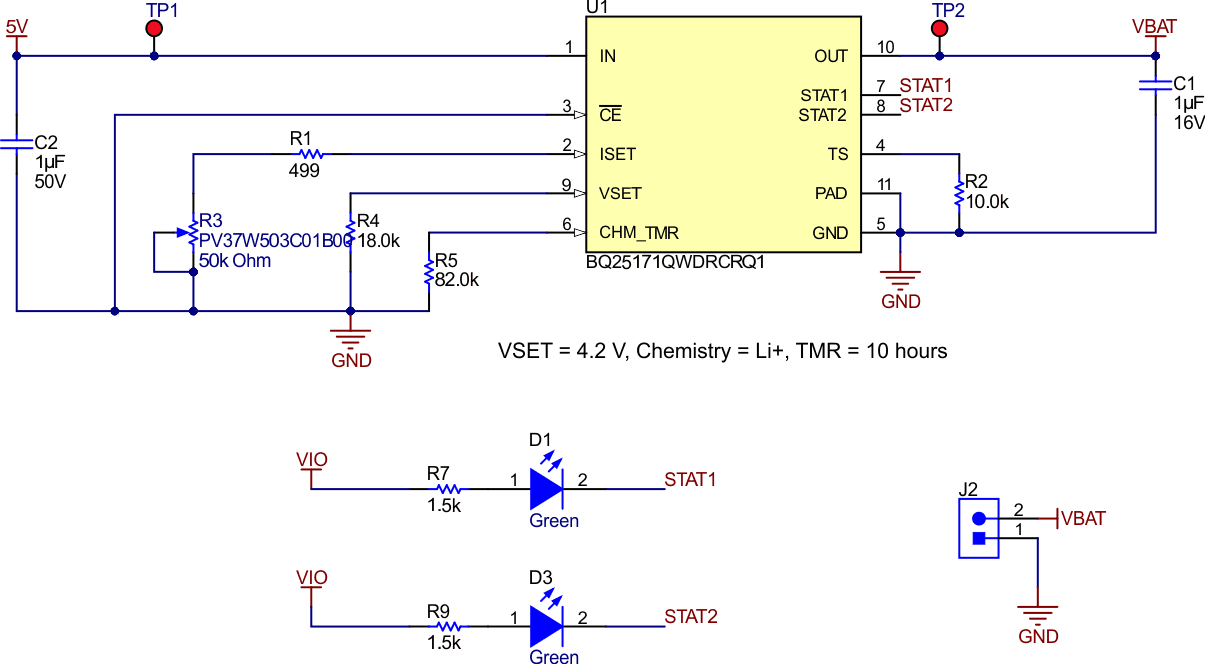

圖 1-3 電池充電器原理圖：BQ25171-Q1
