ZHCACQ3A december 2019 – june 2023 TPS25830-Q1 , TPS25830A-Q1 , TPS25831-Q1 , TPS25840-Q1
3.2 不使用外部 FET 時 VOUT/DP_IN/DM-IN 短接至 VBAT 的場景
此應用與節 3.1 中的應用相同。這種情況也可以匯總?cè)缦拢?/p>
場景 1：圖 3-13 顯示了測試設置。先關閉電源，然后將 VOUT/DP_IN/DM_IN 短接至 VBAT。每個點的狀態如下：
- VBAT = 14.5V
- VIN = 0V
- EN = VIN
- VOUT = 0V
- IOUT = 0A

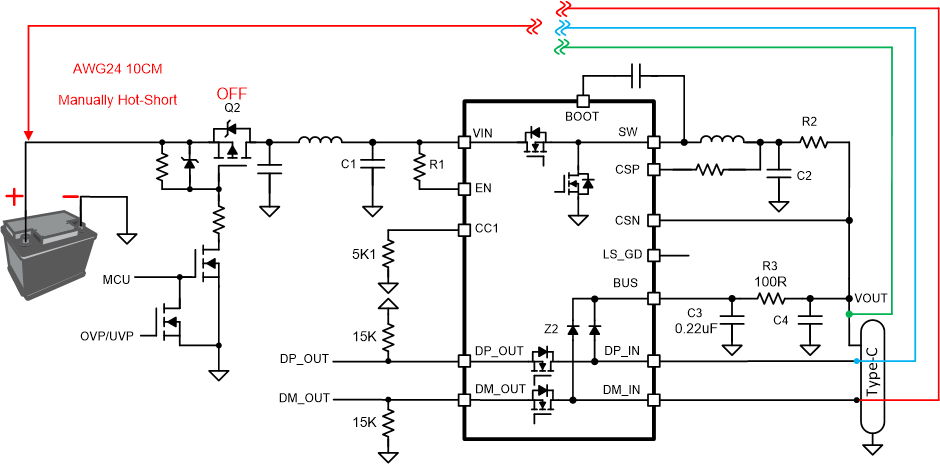

圖 3-13 VOUT/DP_IN/DM_IN 短接至 VBAT 的測試設置場景 2：圖 3-14 顯示了測試設置。先將 VOUT/DP_IN/DM_IN 短接至 VBAT，然后接通電源。

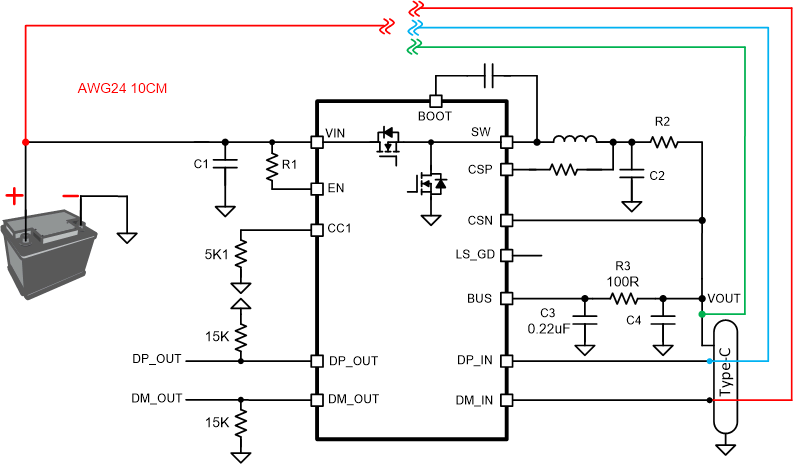

圖 3-14 VOUT/DP_IN/DM_IN 短接至 VBAT 的測試設置場景 3：圖 3-15 顯示了測試設置。將 VOUT/DP_IN/DM_IN 短接至 VBAT 并接通電源，然后啟用 EN。
圖 3-15 VOUT/DP_IN/DM_IN 短接至 VBAT 的測試設置
