本節將詳細介紹部分 TI RS-232 器件包含但其他 RS-232 器件不包含的一些特性。

• 集成電荷泵

  絕大多數 TI RS-232 器件使用集成電荷泵，該電荷泵需要外部電容器才能運行。這使得該器件能夠從單電源電壓（通常為 3.3V 至 5V）產生符合 RS-232 標準的必要輸出電壓擺幅。某些較早的器件不具有此特性，需要雙電源才能確保運行符合 RS-232 標準。

• 壓擺率控制

  SN55188 這個特定器件有一個額外的特性，即壓擺率控制，其中輸出電容器與器件壓擺率之間存在測量關系。大多數器件的壓擺率都會隨著輸出電容的增加而降低，唯一的區別是該器件給出了一種關系，讓客戶可以從外部控制壓擺率。對于較低的壓擺率要求，通常最好是選擇數據速率較低的器件。

• 斷電

  “斷電”特性?xún)H允許通過使能信號來控制器件，從而允許在整個系統運行期間根據需要啟用和禁用器件。斷電特性允許更靈活地控制系統中的電源使用情況。

• 自動斷電和自動斷電+

  自動斷電和自動斷電+ 特性允許器件在 TX 或 RX 輸入端未發生轉換后進入禁用狀態（電荷泵未激活）。自動斷電器件的延遲時間差通常為 30μs，而自動斷電+ 器件的延遲時間差通常為 30s。這些器件包括一個標志引腳 INVALID，當 RX 總線上的數據不在有效范圍內時，該引腳變?yōu)榈碗娖健?/p>

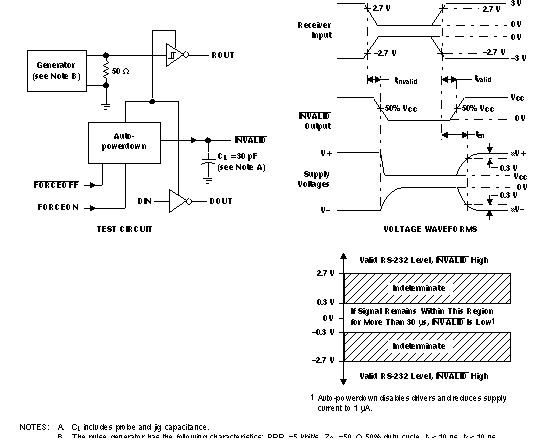

圖 3-4 TRSF3243E 數據表中的自動斷電測試設置示例
