ZHCAD61A September 2023 – October 2023 MCF8315A , MCF8316A
2.2.1 通過硬件解決散熱問題
由于 MCF831x 器件是集成式 FET 器件，因此 MOSFET 的導通損耗和關斷損耗不可避免地會影響熱性能。對于大多數對數集成式 FET 電機控制器件，HS+LS 的 Rds(ON) 為 200mΩ 至 300mΩ，但對于 MCF831x，Rds(ON) (Hs+LS) 為 95mΩ，可以大幅降低導通損耗。而對于 MCF831x，MOSFET 下橋的 Rds(ON)用作采樣電阻器，以便進一步降低傳統驅動器中采樣電阻器導致的損耗。

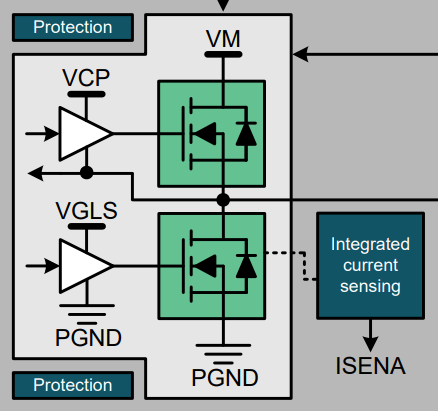

圖 2-1 MCF831X 電流檢測電路對于內部 LDO 和降壓引起的損耗，請查看圖 2-2 中 MCF831x 內部的電源軌路徑。
從效率的角度來看，妥善做法是啟用內部降壓或 LDO，并將降壓輸出設置為 3.3V，使 LDO 引起的損耗達到最小值。

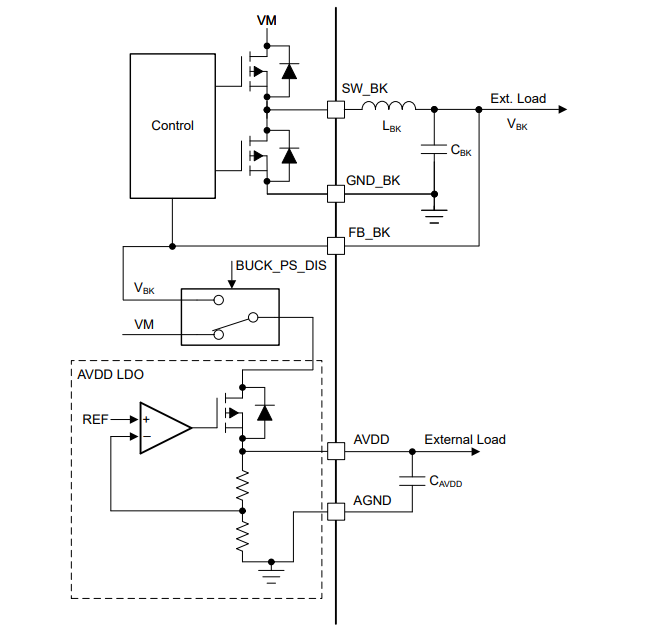

圖 2-2 MCF831X 電源序列
