4.2 裕度分析程序結果
裕度分析程序 (MAP) 用于評估 FPD-Link 高速通道在脈沖 LED 電流期間的性能。在 MAP 中，自適應均衡過程被禁用?？墒謩釉O(shè)置選通位置和均衡 (EQ) 電平，以創建可用于系統評估的信號眼圖表示。以下兩個圖展示了具有和不具有脈沖 LED 的 MAP 結果。
綠色區域表示在給定的 EQ 電平和選通位置組合下未檢測到位錯誤。紅色區域表示在何處檢測到位錯誤。
圖 4-8 展示了不具有脈沖 LED 的 MAP 結果，圖 4-8 展示了具有脈沖 LED 的 MAP 結果。通過對兩個圖進行比較，可以看出結果之間的差異微不足道，因此脈沖 LED 對 FPD-Link 通信的影響可以忽略不計。

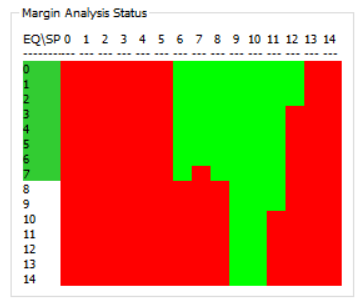

 圖 4-2 不具有脈沖 LED 的 MAP 結果 |  圖 4-3 具有脈沖 LED 的 MAP 結果 |
有關 MAP 的詳細信息，請參閱 DS90UB954-Q1 和 DS90UB960-Q1 的裕度分析程序 (MAP) 和選通位置。
