5 評估對信號完整性的影響
在信號路徑中引入多路復用器等附加元件會影響系統的信號完整性和性能，因此需要衡量和量化這種影響。
散射參數或 S 參數提供了一個基于入射微波和反射微波的比率來描述網絡的框架。這些 S 參數對于表征線性高頻電路非常有用。S 參數分析可提供有關回波損耗和插入損耗的信息，專門用于比較使用和不使用多路復用器時 FPD-Link 串行器/解串器的信號完整性。
回波損耗是反射信號與發射信號的比率。插入損耗用于衡量傳輸信號的衰減。更高的回波損耗和更低的插入損耗意味著信號完整性更高。
圖 6-4 展示了添加多路復用器后信號路徑的重新配置。

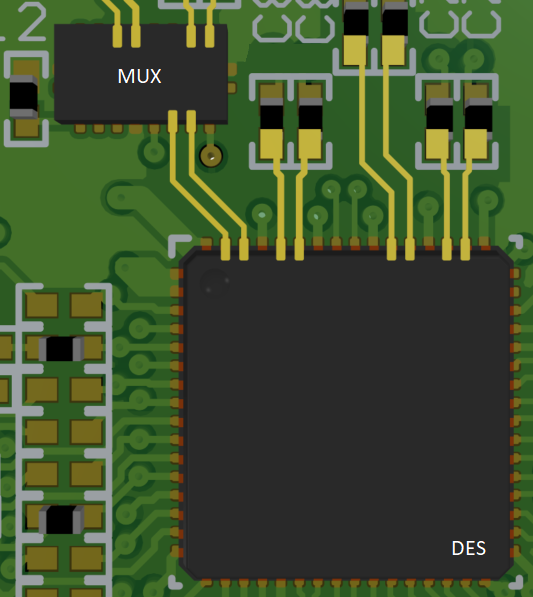

圖 5-1 多路復用器和解串器配置
