ZHCAE41 June 2024 ULC1001 , ULC1001-Q1
3.4.4 膠水固定裝置
膠水固定裝置是用于將透鏡和換能器粘在一起的模具。適當?shù)哪z水固定裝置能夠確保設計中的透鏡和換能器具有同心性。
材料：推薦的材料為 AL 6061-T6。
幾何形狀：圖 3-9 顯示了膠水固定裝置以及鏡頭蓋的剖面視圖和等比率視圖。膠水固定裝置的尺寸根據透鏡和換能器的尺寸來確定，并考慮了所有容差。膠水固定裝置的設計必須滿足以下指導原則：
- 膠水固定裝置蓋的內徑必須略大于透鏡直徑，以便透鏡能夠安裝在膠水固定裝置內。
- 同樣，膠水固定裝置底座的相應直徑必須略大于換能器直徑（T_OD + 容差），以便換能器能夠安裝在膠水固定裝置內。
- 換能器的頂部和膠水固定裝置之間應形成一個空隙，以避免將鏡頭板粘到固定裝置上。
- 膠水固定裝置的中心必須是空的，以便可以輕松地從膠水固定裝置上取下鏡頭蓋。

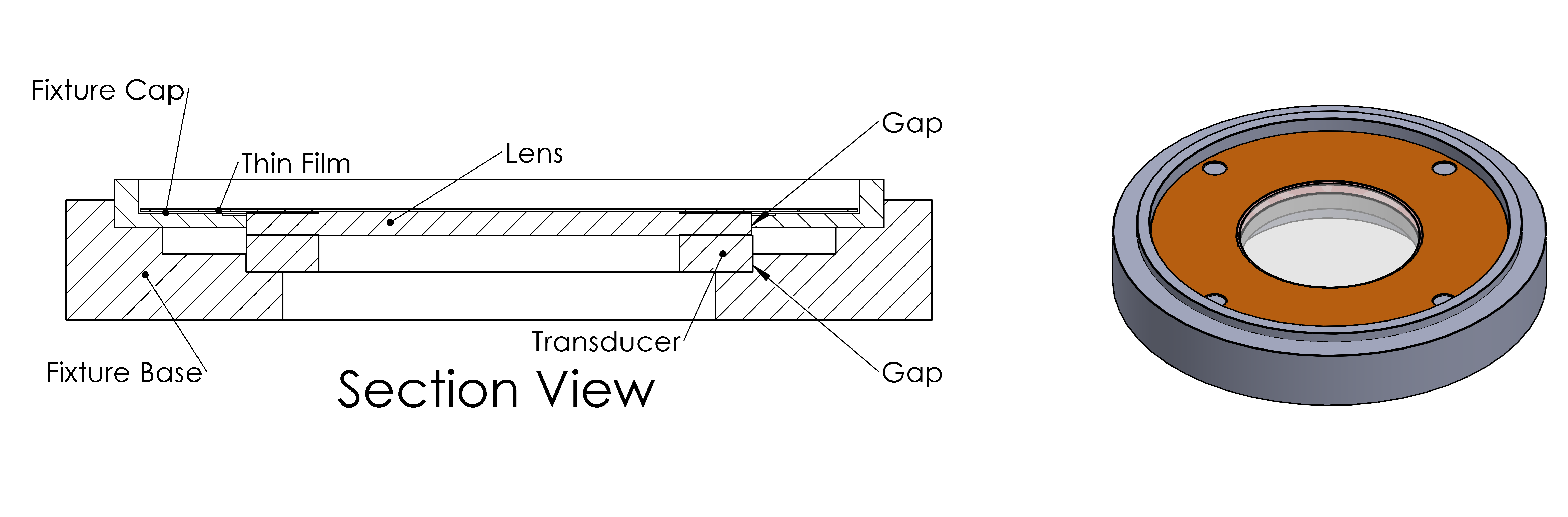

圖 3-9 膠水固定裝置：剖面視圖和等比率視圖
