在攝像頭鏡頭蓋系統中，透鏡是一個透明材料，它在物理上隔離了環境和攝像頭鏡頭系統。透鏡在超聲波頻率范圍內振動，具有足夠的能量來去除可能附著在透鏡上的污染物（例如，雨滴、雪花、泥漿或灰塵）。

對于薄的扁平圓形透鏡，諧振頻率可通過以下公式估算：

其中 $f_{ij}$ 是第 i 個節點直徑和第 j 個節圓的固有頻率，單位為 Hz。

${\lambda }_{ij}$ 是第 i 個節點直徑和第 j 個節圓的特征值（無單位）。

$r$ 是透鏡的半徑，單位為 m。

$E$ 是保護玻璃材料的彈性模量，單位為 N/m²。

$t$ 是保護玻璃的厚度，單位為 m。

$r$ 是保護玻璃材料的單位面積質量，單位為 kg/m²。

$\nu$ 是保護玻璃材料的泊松比（無單位）。

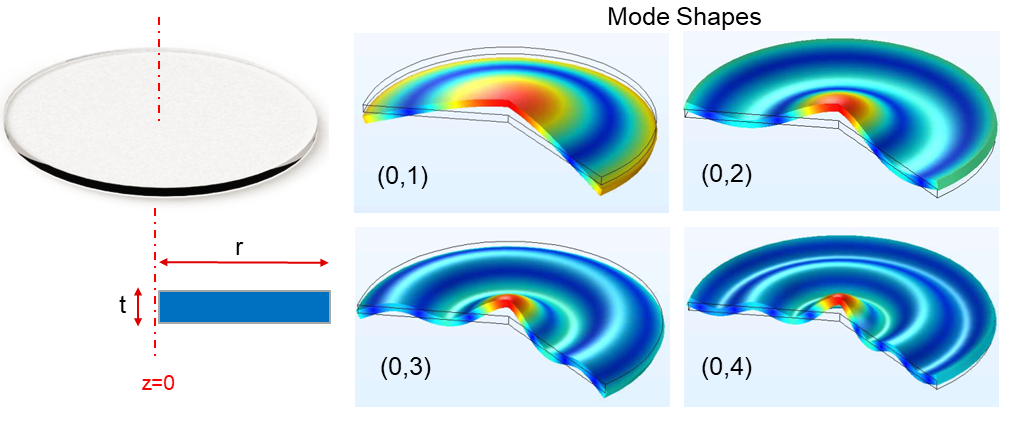

圖 3-5 顯示了僅鏡頭的模式形狀。該設計中使用了模式 (0 1) 和 (0 2) 進行清洗，這些模式具有較少的節點（藍色區域表示位移很少）。此外，這些模式的諧振頻率較低，因此所需的臨界加速度較小。

圖 3-5 僅鏡頭的模式形狀

材料：在應用中，所需的透鏡材料必須具有以下特性：

1. 高抗彎強度。能夠承受進行清洗時的高振動應力，而不會開裂或斷裂。
2. 在攝像頭成像系統使用的光波長下具有高透光率。對于汽車應用，波長可以是紅外 (IR) 或可見光。

可選材料包括 N-BK7?、熔融石英玻璃、第 3 代 Gorilla? 大猩猩玻璃、聚碳酸酯、硅等等，表 3-1 中列出了這些材料的主要機械特性。TI 建議使用 CDGM HK9LGT? 作為一般鏡頭清洗系統材料，因?yàn)樗哂辛己玫牟牧闲阅?、成熟的制造可行性和相?duì)較低的成本。但是，也可以使用具有類似特性的材料。
